Giret trinnmotor forklart: typer, dreiemoment og hvordan du velger den rette

En standard trinnmotor er allerede en bemerkelsesverdig nyttig enhet - den beveger seg i presise trinn, holder sin posisjon uten brems og krever ingen tilbakemeldingssensor for grunnleggende posisjonering. Men det er en klasse av applikasjoner der standardmotoren kommer til kort: laster som trenger mer dreiemoment enn motoren kan generere, laster med høy treghet som motstår akselerasjon, eller posisjoneringsoppgaver der den opprinnelige 1,8-graders trinnvinkelen rett og slett ikke er fin nok. En giret trinnmotor løser alle disse tre problemene på en gang ved å feste en girkasse direkte til motorakselen. Resultatet er en kompakt, integrert aktuator som multipliserer dreiemomentet, reduserer hastigheten, forbedrer oppløsningen og temmer vanskelige treghetsforhold – uten å endre en enkelt linje med kontrollkode. Denne veiledningen forklarer hvordan girede trinnmotorer fungerer, hva de tilgjengelige girtypene tilbyr, hvordan du velger riktig konfigurasjon og hvor disse motorene yter best.

Hva en giret trinnmotor er og hvordan den fungerer

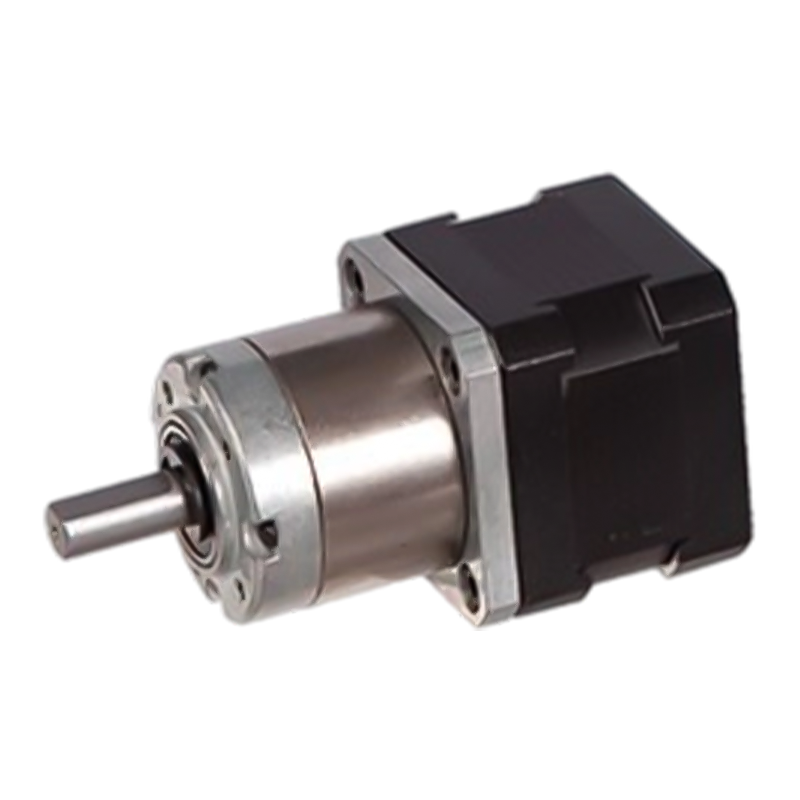

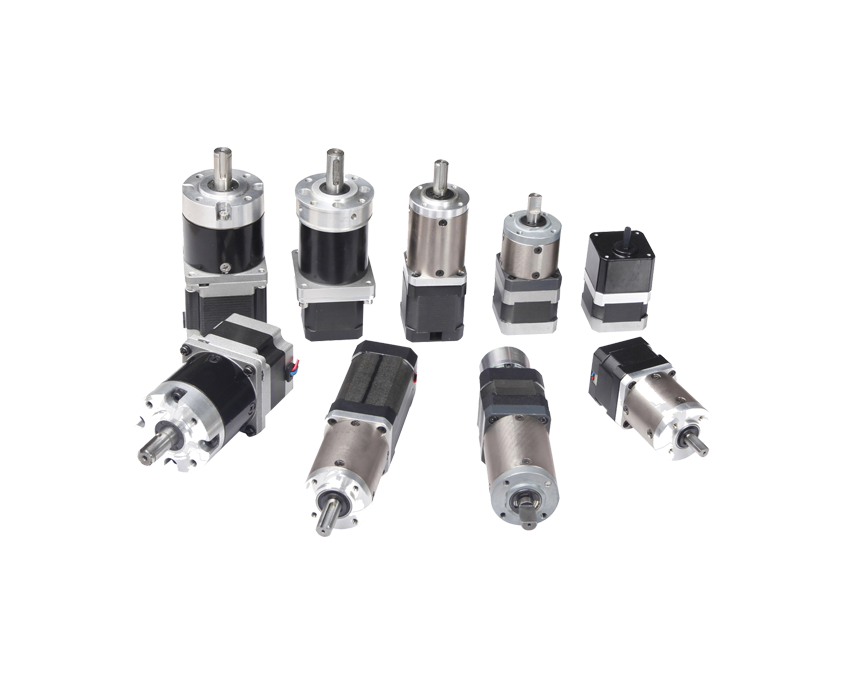

A giret trinnmotor er en integrert enhet som består av en trinnmotor - typisk en tofaset bipolar hybrid trinnmotor - kombinert direkte med en girkasse festet til dens utgående aksel. Girkassen er konstruert og justert på fabrikken, slik at motoren og girhodet deler en enkelt monteringsflens og presenterer et enhetlig mekanisk grensesnitt til maskinen. Motorakselen driver girkasseinngangen; girkassens utgående aksel leverer bevegelse til lasten med redusert hastighet og proporsjonalt økt dreiemoment.

Trinnmotordelen fungerer identisk med en frittstående stepper: sjåføren sender trinn- og retningspulser, motoren går videre med ett trinn (eller mikrotrinn) per puls, og posisjonen spores i åpen sløyfe ved å telle pulser. Girkassen endrer ikke denne kontrollatferden – den transformerer ganske enkelt bevegelsen ved utgangen. Hvert trinn motoren tar fremsetter utgangsakselen med ett trinns vinkel delt på girforholdet. En 1,8-graders motor (200 hele trinn per omdreining) med en 10:1 girkasse gir en effektiv trinnvinkel på 0,18 grader og 2000 trinn per utgående omdreining. Denne multiplikasjonen av oppløsning er en av de mest praktisk talt verdifulle egenskapene til den girede trinnmotorkonfigurasjonen.

Momenttransformasjon følger samme forhold. Utgangsmoment er lik motorens holdemoment multiplisert med girforholdet og den mekaniske effektiviteten til girkassen. En NEMA 17-motor med 0,5 Nm holdemoment og en 10:1 girkasse med 90 % virkningsgrad leverer omtrent 4,5 Nm ved utgående aksel – tilsvarer i ytelse til en mye større og dyrere stepper uten gear. Denne dreiemomentmultiplikasjonen er grunnen til at en NEMA 17- eller NEMA 23-trinnmotor ofte kan erstatte en NEMA 34-udrevet motor, noe som sparer bordplass og vekt i maskinen.

Hvorfor treghetsforholdet betyr noe og hvordan giring fikser det

En av de viktigste - og minst diskuterte - grunnene til å legge til en girkasse til en trinnmotor er treghetstilpasning. Når en trinnmotor driver en last, bestemmer forholdet mellom lasttreghet og rotor treghet hvor godt motoren kan akselerere, bremse og stoppe nøyaktig. Hvis belastningstregheten er mye større enn rotorens treghet, sliter motoren med å kontrollere belastningen under dynamiske bevegelser, noe som resulterer i oversving (flere skritt tatt enn beordret), undersving (færre skritt tatt) eller tapte skritt – alle former for posisjoneringsfeil som overvinner hensikten med å bruke en stepper i utgangspunktet.

En girkasse reduserer belastningstregheten som reflekteres tilbake til motoren med kvadratet av girforholdet. En 10:1 girkasse reduserer reflektert belastningstreghet med en faktor på 100. Dette betyr at en motor som ikke pålitelig kan kontrollere en belastning med høy treghet, plutselig kan gjøre det med selvtillit gjennom en girkasse. Den praktiske terskelen de fleste designere jobber innenfor er et belastning-til-rotor-treghetsforhold på 10:1 eller mindre. Ved høyere forhold forringes posisjoneringsnøyaktigheten og dynamisk ytelse. Hvis det beregnede forholdet uten giring overskrider denne terskelen, er det å legge til en girkasse ofte den riktige ingeniørresponsen - mer effektivt og rimeligere enn å bare spesifisere en større motor.

Det er også en resonansfordel. Uoversiktede trinnmotorer som opererer ved lave hastigheter kan vise mellomfrekvensresonans - en vibrasjon og ustabilitet forårsaket av samspillet mellom trinnfrekvensen og motorens naturlige resonansfrekvens. Fordi en giret trinnmotor kjører sin interne motor med en høyere hastighet (hastighet multiplisert med girforholdet) for å produsere samme utgangshastighet, opererer motoren lenger langs turtall-momentkurven, vekk fra lavhastighetsresonanssonen. Dette gir jevnere, mer stabil bevegelse ved utgangsakselen enn en motor uten gear som kjører med samme slutthastighet.

De tre hovedgirkassetypene for trinnmotorer

Ikke alle girkasser passer likt med trinnmotorapplikasjoner. Fordi trinnmotorer brukes til posisjonering – med toveis bevegelser, dynamiske lastendringer og presise stopp-og-hold-krav – må girkassen håndtere tilbakeslag, torsjonsstivhet og effektivitet nøye. Tre girtyper dominerer markedet for trinnmotorgir: planetarisk, sporre og orm. Hver har en distinkt ytelsesprofil.

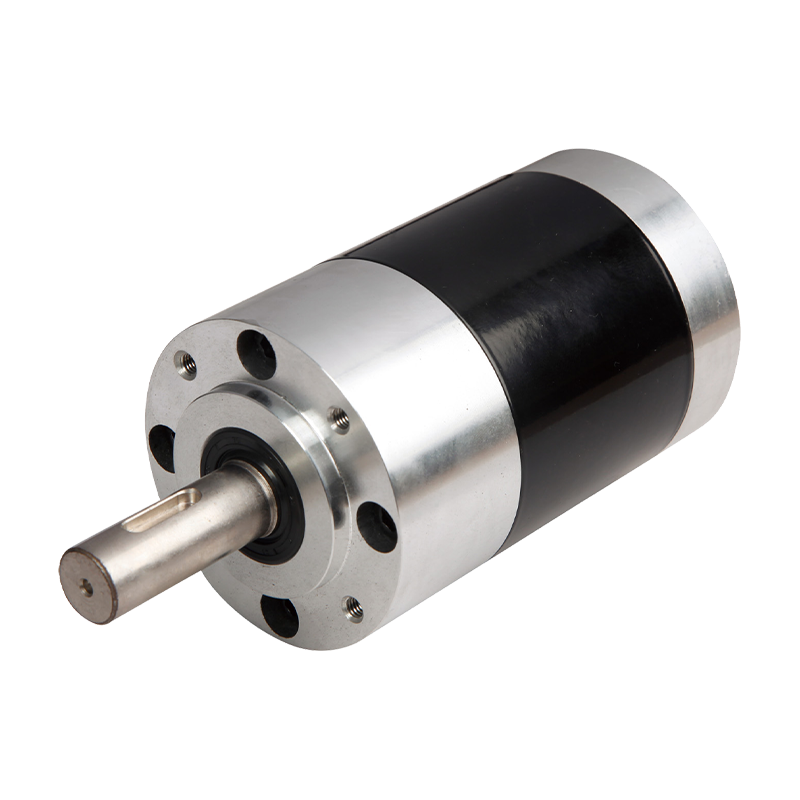

Planetariske girkasser

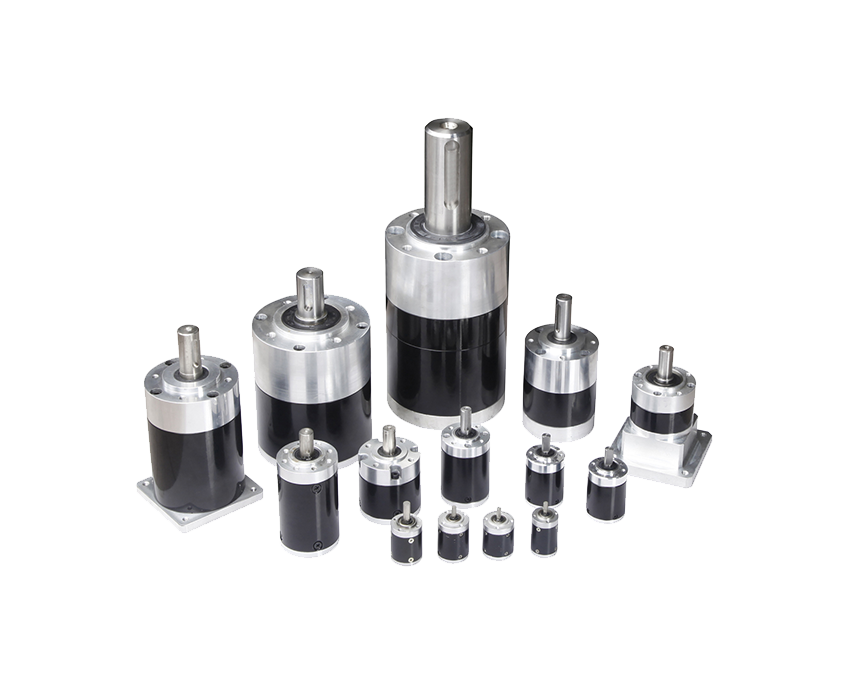

Planetgirkasser er den mest brukte girhodetypen for presisjonsgirede trinnmotorer. Et planetarisk trinn består av et sentralt solhjul drevet av motorakselen, flere planetgir som går i bane rundt solen mens de er i inngrep med et fast ytre ringgir, og en bærer som overfører planetgirets bevegelse til utgangsakselen. Fordi dreiemomentet er fordelt over flere planetgirkontakter samtidig, oppnår planetgirkasser høy dreiemomenttetthet og høy torsjonsstivhet i en kompakt, koaksial pakke – utgangsakselen går langs samme akse som motorakselen.

For NEMA 17-motorer er presisjonsplanetgirkasser tilgjengelig med tilbakeslag så lavt som 15 bueminutter i økonomigrader og under 3 bueminutter i høypresisjonsgrader. Girforhold varierer vanligvis fra 3,7:1 opp til 100:1 i en ett-trinns enhet, med to-trinns konfigurasjoner som utvider dette til 369:1. Effektiviteten per trinn er typisk 90–97 %, noe som betyr at dreiemomentmultiplikasjonen er nær teoretisk og varmeutviklingen er beskjeden sammenlignet med snekkegiralternativer. Planetgirhoder for NEMA 23-motorer leverer utgangsmomenter på opptil 15 Nm og mer; NEMA 34 og NEMA 42 planetgir trinnmotorer når 120 Nm eller høyere.

Spur-girkasser

Tannhjulsgirhoder bruker en serie med inngrep med parallellakseltannhjul for å oppnå den nødvendige reduksjonen. De er enklere og rimeligere enn planetariske enheter, og de tilbyr høyere effektivitet (ofte 95 % eller over) fordi hvert girnett involverer rullende snarere enn glidende kontakt. Imidlertid er cylindriske girhoder større i diameter for samme forhold og dreiemoment, de har mer tilbakeslag enn presisjonsplanetenheter (vanligvis 1 til 3 grader), og de er ikke koaksiale - motoren og utgående aksler kan være forskjøvet. For kostnadssensitive applikasjoner med moderate dreiemomentkrav, enkle drivoppsett og ingen spesifikasjoner for tett tilbakeslag, er cylindriske trinnmotorer et økonomisk valg. De brukes ofte i 3D-skrivere, lette CNC-applikasjoner og automatisering i forbrukerklasse, der noen få grader av tilbakeslag ikke påvirker posisjoneringsnøyaktigheten nevneverdig.

Snekkegirkasser

Snekkegir-trinnmotorer kombinerer den nøyaktige trinnbaserte kontrollen til en stepper med det høye utvekslingsforholdet, rettvinklet driv og selvlåsende evne til en snekkegirkasse. Forhold fra 17:1 opp til 500:1 er tilgjengelig i standardprodukter, noe som gjør snekkegear steppere egnet for applikasjoner som krever svært lave utgangshastigheter uten flere girtrinn. Den selvlåsende egenskapen – der lasten ikke kan drive ormen tilbake – eliminerer behovet for en holdebrems i mange vertikalakse eller lastholdende applikasjoner. Avveiningene er lavere effektivitet (40–80 % avhengig av forhold), høyere varmeutvikling ved kontinuerlig drift og betydelig mer tilbakeslag enn planetenheter. Snekkegirtrinnmotorer er godt egnet for portaktuatorer, lineære løftetrinn, indekserende dreieskiver og andre applikasjoner der posisjonsholding under belastning er nødvendig og driftssyklusen er intermitterende.

Sammenligning av girkassetype for trinnmotorapplikasjoner

NEMA rammestørrelser og utgangsmomentreferanse

Girede trinnmotorer er standardisert rundt NEMA-rammestørrelser, som definerer motorens frontplatedimensjoner og monteringshullmønster. NEMA-betegnelsen spesifiserer ikke elektrisk ytelse eller dreiemomentytelse – de varierer etter motorvikling og lengde – men den definerer den fysiske formfaktoren, noe som gjør det enkelt å spesifisere girhoder som passer til standard motorkropper.

• NEMA 8 (20 mm): Den minste praktiske trinnstørrelsen. Brukes i medisinske instrumenter, små dispenseringssystemer og kompakt robotikk der plassen er ekstrem og dreiemomentkravene er lave.
• NEMA 11 (28 mm): Egnet for laboratorieautomatisering, små roterende bord og kompakte aktuatorer. Planetgirkasser med forhold på opptil 100:1 og tilbakeslag ned til 3 bueminutter er tilgjengelige i denne rammestørrelsen.
• NEMA 17 (42 mm): Den mest populære rammestørrelsen for giret trinnmotor på tvers av 3D-utskrift, stasjonær CNC, robotikk og lett industriell automatisering. Planetgirkasser for NEMA 17 leverer utgangsmomenter på opptil 3 Nm og forhold fra 3,7:1 til 369:1. Den 42 mm firkantede frontplaten støttes bredt av mekaniske designøkosystemer.
• NEMA 23 (57 mm): Standarden for industriell lett automatisering, transportører, matere og CNC-utstyr i mellomklassen. Planetgirede NEMA 23-trinnmotorer oppnår utgangsmomenter på opptil 15 Nm eller mer. En NEMA 23-giret stepper på 10:1 kan ofte erstatte en NEMA 34 ugiret motor til lavere pris og mindre fotavtrykk.
• NEMA 34 (86 mm) og NEMA 42 (110 mm): Brukes i kraftige CNC-rutere, industrielt automasjonsutstyr og posisjoneringssystemer med høyt dreiemoment. Planetgirede NEMA 34-motorer oppnår utgangsmomenter på opptil 120 Nm; NEMA 42-konfigurasjoner utvider dette ytterligere.

Viktige bruksområder for trinnmotorer med gir

Kombinasjonen av trinnbasert styring med åpen sløyfe, høyt utgangsmoment, fin effektiv oppløsning og kompakt integrert emballasje gjør girtrinnmotorer til den foretrukne aktuatoren i et bredt spekter av bransjer.

Industriell automasjon og robotikk

Girede trinnmotorer er standard aktuatorer i kartesiske roboter, portalsystemer, roterende indeksere og pick-and-place-maskiner. Den planetgirede trinnmotoren i størrelse NEMA 23 eller NEMA 34 gir dreiemomentet og oppløsningen som trengs for nøyaktig akseposisjonering uten kostnadene for et servosystem. Det selvstendige trinn-og-retningsgrensesnittet forenkler kontrollerdesign – de fleste PLS-er og bevegelseskontrollere kan drive en stepper-driver direkte uten ekstra tilbakemeldingsinfrastruktur.

Medisinske og laboratorieinstrumenter

Væskedispenseringssystemer, sprøytepumper, prøvetrinn for analyseinstrumenter og diagnostisk utstyr bruker kompakte trinnmotorer med gir – ofte NEMA 11 eller NEMA 17 med planetgirkasser – der presis, repeterbar plassering i en liten pakke er avgjørende. Evnen til å holde posisjon uten kontinuerlig strømforbruk er verdifull i batteridrevne instrumenter eller instrumenter med lav varme, der motorens energitilførsel må minimeres under tomgangsperioder.

3D-utskrift og stasjonær CNC

Ekstruderdrev og Z-akse blyskruedrev i 3D-skrivere bruker vanligvis NEMA 17 planetgiret trinnmotorer for å multiplisere dreiemomentet som er tilgjengelig for å skyve filament eller løfte skrivehodet mot tyngdekraften. Den forbedrede oppløsningen fra girforholdet muliggjør også finere laghøydekontroll ved ledeskruen uten å bytte til en driverkonfigurasjon med høyere mikrotrinn.

Emballasje maskineri

Indekseringstransportører, etikettapplikatorer, hettemomenter og påfyllingshoder i pakkelinjer bruker girede trinnmotorer for deres repeterbare, programmerbare posisjonering og deres evne til å holde posisjon mellom bevegelsene uten en separat parkeringsbrems. Snekkedrevne trinnmotorer brukes spesifikt i vertikale fylle- og tettestasjoner hvor lasten ikke må gå tilbake når motoren er spenningsløs.

Portoperatører og aktuatorer

Snekkegirtrinnmotorer er godt egnet for automatiserte port-, dør- og ventilaktuatorer der den selvlåsende egenskapen holder mekanismen i posisjon uten kontinuerlig motorholdestrøm. Det høye reduksjonsforholdet gjør at en liten motor kan generere dreiemomentet som trengs for å flytte tunge porter eller overvinne fjærbelastede ventilmekanismer uten et overdimensjonert motorhus.

Hvordan velge riktig giret trinnmotor

Å velge en giret trinnmotor riktig krever at du arbeider gjennom flere gjensidig avhengige parametere i en bestemt rekkefølge. Å hoppe over trinn – spesielt treghetskontrollen og den termiske driftssyklusevalueringen – fører til en motor som fungerer på benken, men svikter i drift.

Definer først belastnings- og bevegelsesprofilen

Før du ser på et motordatablad, må du etablere applikasjonskravene: nødvendig utgangsmoment (inkludert en servicefaktor for topplaster og akselerasjon), nødvendig utgangshastighet i RPM, bevegelsesprofil (akselerasjonstid, bevegelse, retardasjonstid) og driftssyklus (prosentandel av tiden motoren beveger seg aktivt versus holder eller deaktivert). Disse parameterne bestemmer hver nedstrøms valgbeslutning. Utgangsmoment og hastighet definerer sammen det mekaniske kraftbehovet; driftssyklus avgjør om termiske klassifiseringer blir bindende begrensninger.

Velg girforhold og motorstørrelse sammen

Girforholdet bør velges for å plassere motorens driftshastighet i den øvre delen av dets brukbare hastighetsområdet - typisk 200 til 600 RPM for de fleste hybride trinnmotorer - der dreiemoment-hastighetskurven fortsatt er rimelig flat. Å kjøre motoren med svært lave hastigheter (under 100 RPM uten giring) setter den i den resonansutsatte sonen og gir mindre stabil bevegelse enn å kjøre den raskere gjennom en girkasse. Når målmotorhastigheten er bestemt, er forholdet ganske enkelt motorhastigheten delt på den nødvendige utgangshastigheten. Kontroller at det resulterende utgangsmomentet (motorens holdemoment × girforholdet × effektiviteten) oppfyller belastningskravet inkludert servicefaktoren. Hvis den ikke gjør det, øk størrelsen på motorrammen eller øk forholdet.

Sjekk belastning-til-rotor-treghetsforholdet

Beregn belastningstregheten (inkludert girkassens utgående aksel, kopling og alle mekaniske komponenter mellom girkassens utgang og den endelige belastningen) og del med rotortregheten til den valgte motoren. Den reflekterte lasttreghet (lasttreghet delt på girforholdet i annen) er det som betyr noe for motoren. Mål å holde det reflekterte treghets-til-rotor-treghetsforholdet under 10:1 for stabil dynamisk ytelse. Hvis forholdet overstiger dette, øk enten girforholdet eller velg en motor med større rotortreghet. Trinnmotorer med lukket sløyfe med kodertilbakemelding kan tolerere høyere treghetsforhold enn systemer med åpen sløyfe, fordi kontrolleren kan oppdage og korrigere for tapte trinn.

Vurder tilbakeslag mot søknadskrav

Glapp er vinkelspillet ved utgangsakselen når motoren reverserer retning - utgangsakselen beveger seg ikke før girnettklaringen er tatt opp. I applikasjoner hvor lasten alltid beveger seg i én retning (dispenseringspumper, enveistransportører), har tilbakeslag ingen praktisk effekt. I toveis posisjoneringsapplikasjoner begrenser tilbakeslag direkte repeterbar posisjoneringsnøyaktighet. Økonomiske planetgirkasser gir tilbakeslag rundt 50 bueminutter; presisjon planetariske karakterer bringer dette ned til 15 bueminutter; Høypresisjonsgrader oppnår 3 bueminutter eller mindre. Spesifiser den tetteste tilbakeslagsgraden som applikasjonen virkelig krever – ikke den tetteste som er tilgjengelig – fordi girkasser med høy presisjon har en betydelig kostnadspremie.

Bekreft girkassens mekaniske grensesnitt

Kontroller at den valgte girkassens utgående akseldiameter, kilesporspesifikasjon, maksimal tillatt radiell belastning og maksimal tillatt aksiallast er kompatible med koblingen eller den drevne komponenten. Girkasser for trinnmotorer har definerte tillatte radiale og aksiale belastninger som, hvis de overskrides, akselererer lagerslitasjen og reduserer girkassens levetid. Hvis applikasjonen påfører betydelige overhengende (radiale) belastninger – for eksempel et tannhjul eller remskive montert direkte på utgående aksel uten ekstra støtte – sørg for at girkassens lagerklassifisering tåler belastningen ved driftshastigheten.
