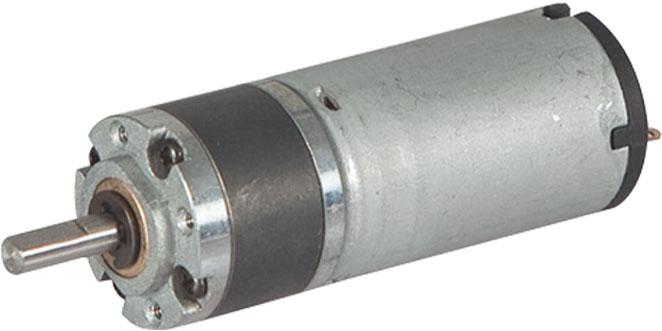

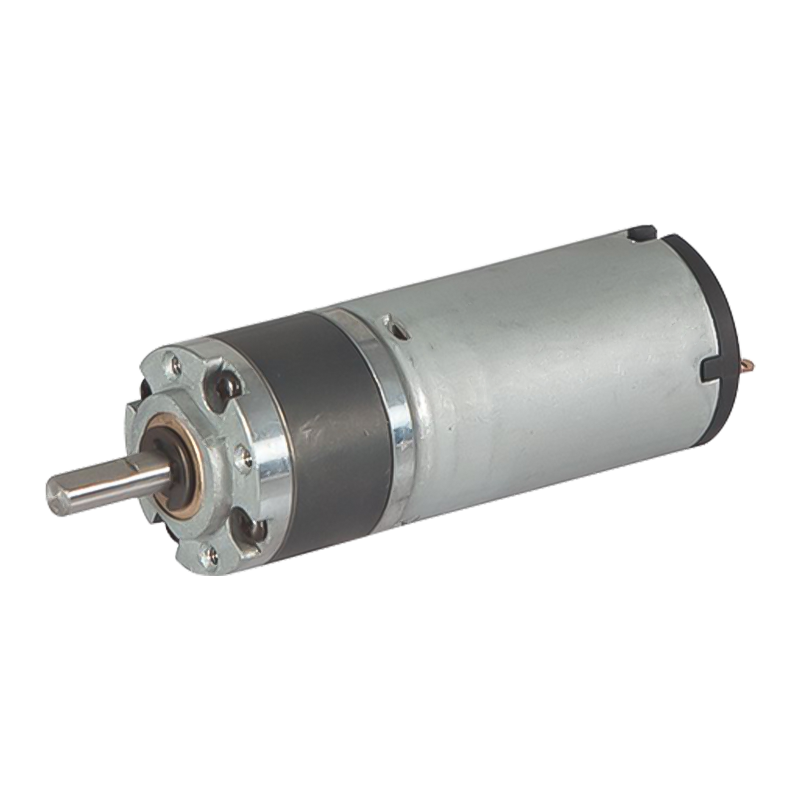

22JXF3K/22ZY38 22mm 0,03-0,3N.m Permanent Magnet DC børstet planetgirmotor

22JXF3K/22ZY38 22mm 0,03-0,3N.m Permanent Magnet DC børstet planetgirmotor

Den indre girringen til 22JXF3K/22ZY38 permanent magnet DC planetgirmotor er laget av metall, med en ytre diameter på 22 mm. Den støtter doble spenninger på 12V og 24V, og har en tomgangshastighet på 3000-6000 rpm, noe som gjør den egnet for ulike bruksområder. Dette produktet har høyt startmoment og øyeblikkelig overbelastningskapasitet. Børstene kommer i direkte kontakt med kommutatoren, og gir 2-3 ganger det nominelle dreiemomentet ved oppstart, noe som gjør den ideell for scenarier som krever hyppige start og stopp eller plutselige belastningsøkninger (som elektroverktøy og rulleskodder). I tillegg forsterkes utgangsmomentet ytterligere gjennom reduksjonsforholdet, og oppfyller kravene til tunge belastninger (som industriell ventilkontroll).

  • 22JXF3K/22ZY38 22mm 0,03-0,3N.m Permanent Magnet DC børstet planetgirmotor

+86 0579-86817938-836

[email protected]

22JXF3K/22ZY38

22 mm OD planetær girkasse,

Tillatt belastningsområde: 0,03N.m~0.3N.m

PM DC planetgirmotor (ringgirmateriale: pulvermetall)

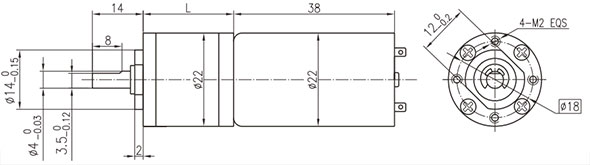

Dimensjoner

Motor tekniske data

Type

Vurdert

Spenning

VDC

Uten belastning

Hastighet

r/min

Uten belastning

gjeldende

mA

Vurdert

Hastighet

r/min

Vurdert

dreiemoment

N.m

Utgang

Kraft

W

Vurdert

gjeldende

mA

Stall

dreiemoment

mN.m

Stall

Gjeldende

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Tekniske data for girmotor

Konfigurasjon 22ZY38B-1230 DC-motor (22ZY38B-1230 DC-motor)

Reduksjonsforhold

4

4.75

16

19

22

64

76

90

107

256

304

Antall girtog

1

1

2

2

2

3

3

3

3

4

4

Lengde(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Ulasthastighet r/min

750

632

188

158

136

47

39

33

28

12

10

Nominell hastighet r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Nominell dreiemoment N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Maks. tillatt belastning på kort tid, N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Konfigurasjon 22ZY38B-1260 DC-motor (22ZY38B-1260 DC-motor)

Reduksjonsforhold

4

4.75

16

19

22

64

76

90

107

256

304

Antall girtog

1

1

2

2

2

3

3

3

3

4

4

Lengde(L) mm

13

13

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Ulasthastighet r/min

1500

1263

375

316

273

94

79

67

56

23

20

Nominell hastighet r/min

1250

1035

313

263

227

78

66

56

47

20

16

Nominell dreiemoment N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.2

0.23

0.3

0.3

Maks. tillatt belastning på kort tid N.m

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

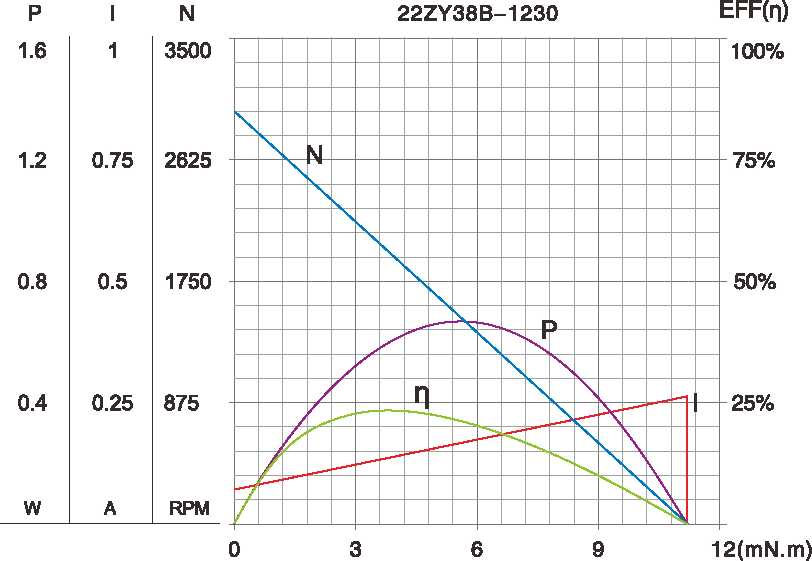

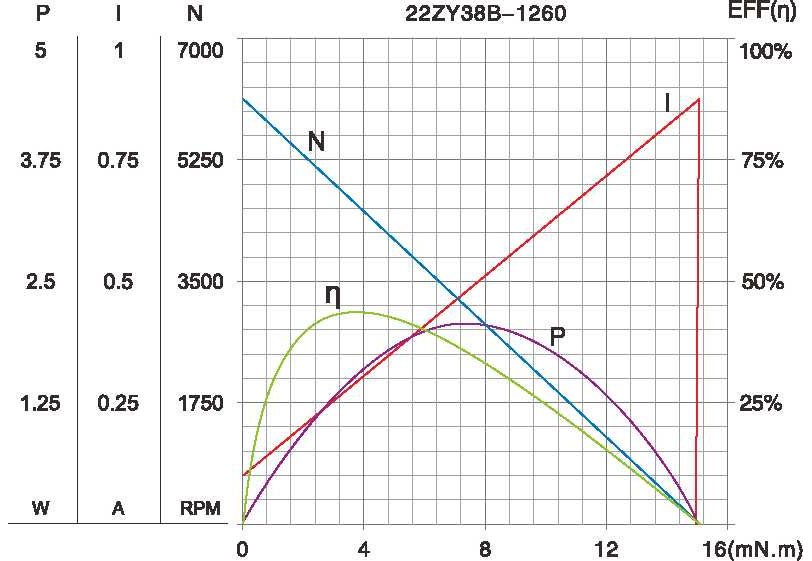

Motorkarakteristisk figur

A-2

Tekniske parametere kan endres uten forvarsel.*
