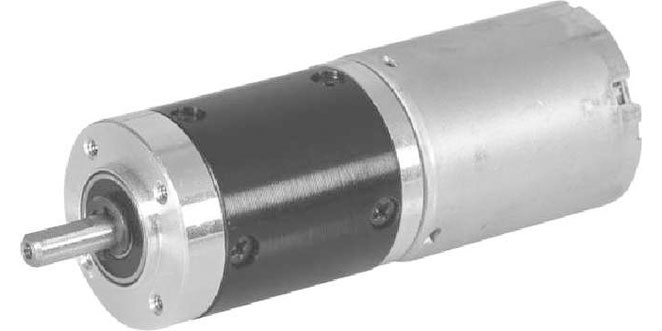

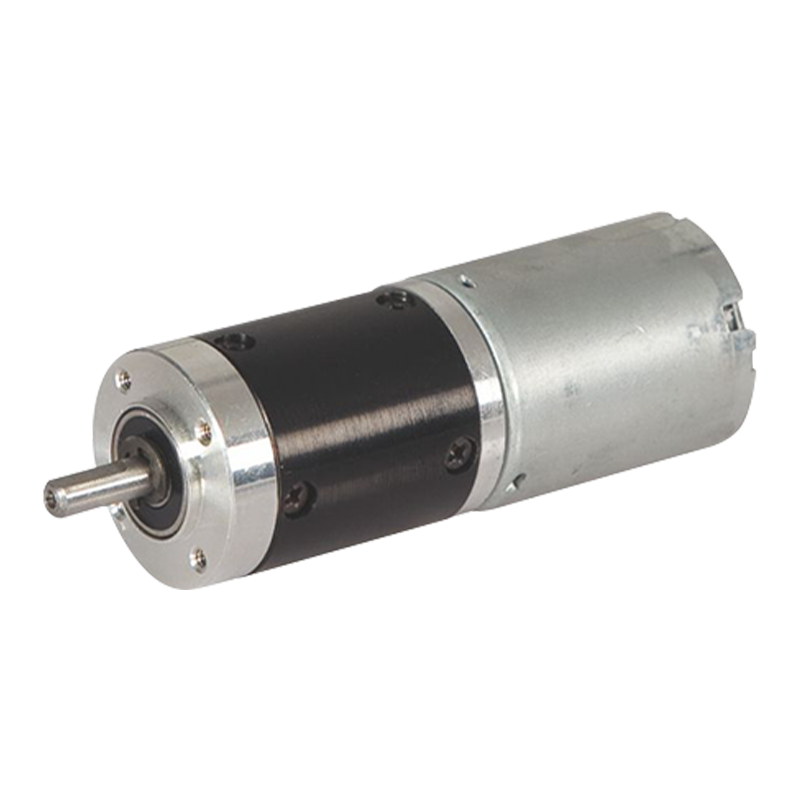

24JN10K/24ZY30 24mm 0,1-1N.m Permanent Magnet DC børstet planetgirmotor

24JN10K/24ZY30 24mm 0,1-1N.m Permanent Magnet DC børstet planetgirmotor

24JN10K/24ZY30 permanent magnet DC planetgirmotor bruker en indre girring av metallmateriale med en ytre diameter på 24 mm. Den støtter doble spenninger på 12V og 24V, og har en tomgangshastighet på 3000-6000 rpm. Dette produktet har lave kostnader og høy ytelse. Strukturen er forenklet uten behov for en elektronisk kommutator (som Hall-sensorer), og kretsdesignet er enkelt. Den totale kostnaden er 30 % - 50 % lavere enn for en børsteløs løsning. Det brukes vanligvis i husholdningsapparater (blendere, støvsugere) og billig automatiseringsutstyr. Det er lettere å vedlikeholde med kontrollerbare kostnader. Børstene kan byttes ut etter slitasje, og unngår skraping av hele maskinen.

  • 24JN10K/24ZY30 24mm 0,1-1N.m Permanent Magnet DC børstet planetgirmotor

+86 0579-86817938-836

[email protected]

24JN10K/24ZY30(1)

24 mm OD planetarisk girkasse,

Tillatt belastningsområde: 0,1N.m~1.0N.m

PM DC planetgirmotor (ringgirmateriale: metall)

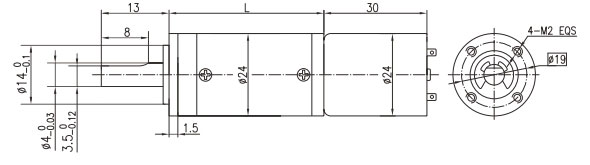

Dimensjoner

Diameteren på girkassens utgående aksel kan lagesΦ6, aksellengden kan gjøres 20

Motor tekniske data

Type

Vurdert

spenning

VDC

Uten belastning

hastighet

r/min

Uten belastning

gjeldende

mA

Vurdert

Hastighet

r/min

Vurdert

Dreiemoment

mN.m

Utgang

Kraft

W

Vurdert

gjeldende

mA

Stall

Dreiemoment

mN.m

Stall

Gjeldende

A

24ZY30-1230

12

3000

40

2400

2

0.5

90

10

0.3

24ZY30-1245

12

4500

60

3600

2.5

0.9

170

12.5

0.5

24ZY30-1260

12

6000

70

4800

3

1.5

240

15

1

Tekniske data for girmotor

Konfigurasjon 24ZY30-1230 DC-motor (24ZY30-1230 DC-motor)

Reduksjonsforhold

14

19

27

51

71

100

139

189

264

369

516

720

981

1370

Antall girtog

2

2

2

3

3

3

3

4

4

4

4

4

5

5

Lengde(L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

50.8

50.8

Ulasthastighet r/min

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

3.1

2.2

Nominell hastighet r/min

171

126

89

47

34

24

17

13

9.1

6.5

4.7

3.3

2.4

1.8

Nominell dreiemoment N.m

0.023

0.031

0.044

0.074

0.1

0.15

0.2

0.25

0.34

0.48

0.67

0.94

1

1

Maks. tillatt belastning på kort tid N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

3

3

Konfigurasjon 24ZY30-1245 DC-motor (24ZY30-1245 DC-motor)

Reduksjonsforhold

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Antall girtog

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Lengde(L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Ulasthastighet r/min

1213

869

321

237

167

88

63

45

32

24

17

12

8.7

6.3

Nominell hastighet r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

5

Nominell dreiemoment N.m

0.008

0.012

0.028

0.038

0.055

0.093

0.13

0.18

0.25

0.31

0.43

0.6

0.84

1

Maks. tillatt belastning på kort tid N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

Konfigurasjon 24ZY30-1260 DC-motor (24ZY30-1260 DC-motor)

Reduksjonsforhold

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Antall girtog

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Lengde(L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Ulasthastighet r/min

1617

1158

429

316

222

118

85

60

43

32

23

16

12

8.3

Nominell hastighet r/min

1294

927

343

253

178

94

68

48

35

25

18

13

9.3

6.7

Nominell dreiemoment N.m

0.01

0.014

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

1

Maks. tillatt belastning på kort tid N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
