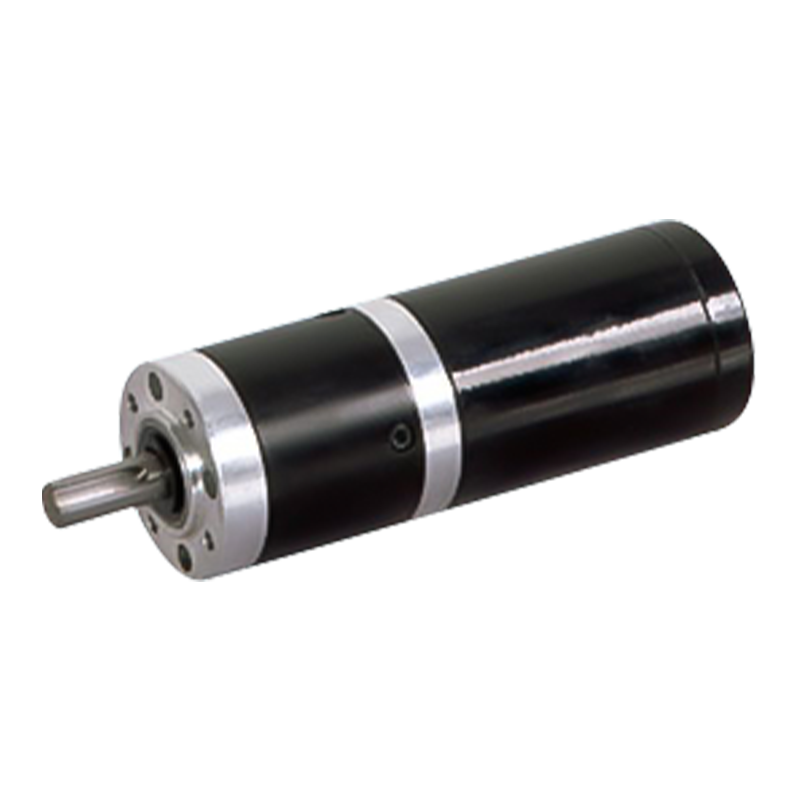

45JX100K/45ZYN68 12V/24V 1-10N.m Permanent Magnet DC børstet planetgirmotor

45JX100K/45ZYN68 12V/24V 1-10N.m Permanent Magnet DC børstet planetgirmotor

45JX100K/45ZYN68 permanent magnet DC planetgirmotor har en metallplanetgirstruktur med en ytre diameter på 42 mm, som kombinerer kompakt og høyt dreiemoment. Tillatt dreiemomentområde: 1N.m~10N.m, støtte 12V/24V dobbel spenning, egnet for forskjellige energieffektivitetsscenarier.
Effekten til dette produktet er preget av høyt dreiemoment og stabil effekt. Planetgirmekanismen kan oppnå et stort utvekslingsforhold, redusere hastigheten på motoren og konvertere den til et høyt dreiemoment, egnet for å drive belastninger som krever større kraft. Transmisjonsstrukturen er symmetrisk, kraften er jevn, og operasjonen er jevn, noe som kan gi stabil effekt og redusere dreiemomentfluktuasjoner.

  • 45JX100K/45ZYN68 12V/24V 1-10N.m Permanent Magnet DC børstet planetgirmotor

+86 0579-86817938-836

[email protected]

45JX100K/45ZYN68

42 mm OD forsterket girkasse,

Tillatt belastningsområde: 13N.m~10N.m

PM DC planetgirmotor (ringgirmateriale: metall)

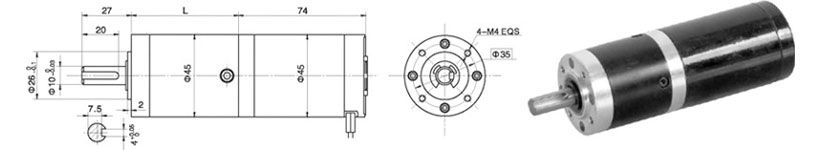

Dimensjoner

Motor tekniske data

Type

Nominell spenning VDC

Ulast Hastighet r/min

Tomgangsstrøm mA

Nominell hastighet r/min

Nominell dreiemomentN.m

Utgangseffekt W

Merkestrøm mA

Stoppmoment mN.m

Stall Current A

45ZYN68-2420

24

2000

0.18

1600

42

7

0.5

220

2

45ZYN68-2430

24

3000

0.25

2400

65

16

1.2

300

4.4

45ZYN68-2440

24

4000

0.3

3200

90

30

2

375

6.8

Tekniske data for girmotor

Konfigurasjon 45ZYN68-2420 Rare Earth DC Motor (45ZYN68-2420 Rare Earth DC Motor)

Reduksjonsforhold

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Antall girtog

1

1

2

2

2

3

3

3

3

4

4

4

Lengde(L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Ulasthastighet r/min

539

386

143

105

74

39

28

20

14

11

7.6

5.4

Nominell hastighet r/min

431

309

114

84

59

31

22

16

9.5

8.5

6

4.3

Nominell dreiemoment N.m

0.14

0.2

0.34

0.65

0.92

1.6

2.2

3.1

4.2

5.2

7.3

10

Maks. tillatt belastning på kort tid N.m

3

3

12

12

12

25

25

25

25

30

30

30

Konfigurasjon 45ZYN68-2430 Rare Earth DC Motor (45ZYN68-2430 Rare Earth DC Motor)

Reduksjonsforhold

3.71

5.18

14

19

27

51

71

100

139

189

264

Antall girtog

1

1

2

2

2

3

3

3

3

4

4

Lengde(L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Ulasthastighet r/min

809

579

214

158

111

59

42

30

22

16

11

Nominell hastighet r/min

647

463

171

126

89

47

34

24

17

13

9.5

Nominell dreiemoment N.m

0.22

0.3

0.74

1

1.4

2.4

3.4

4.7

6.6

8.1

10

Maks. tillatt belastning på kort tid N.m

3

3

12

12

12

25

25

25

25

30

30

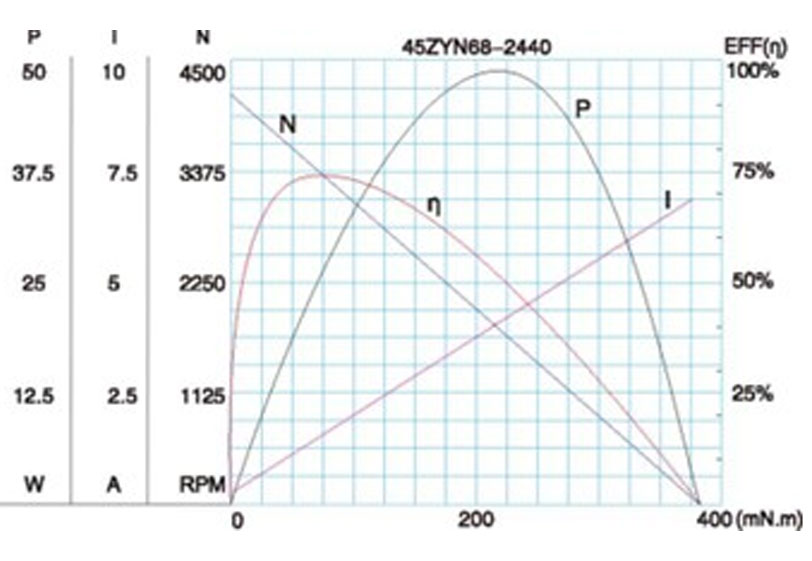

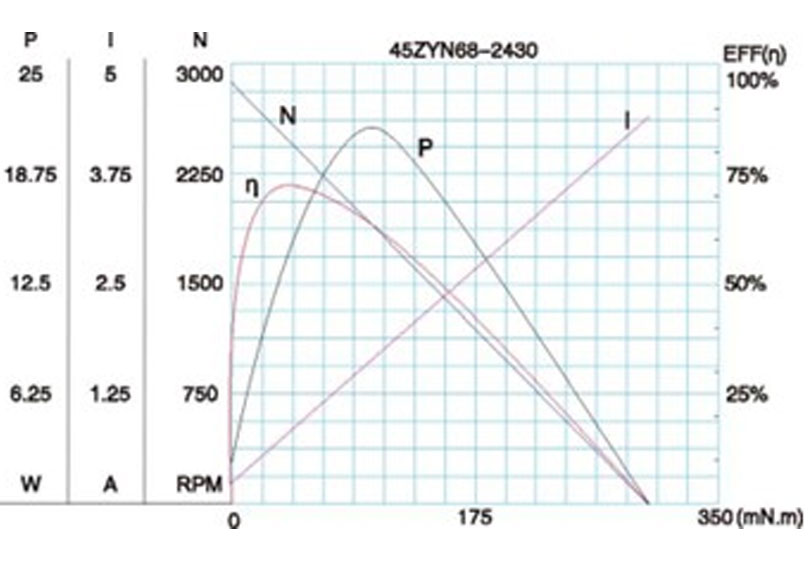

Motorkarakteristisk figur

A-24

Tekniske parametere kan endres uten forvarsel.*
