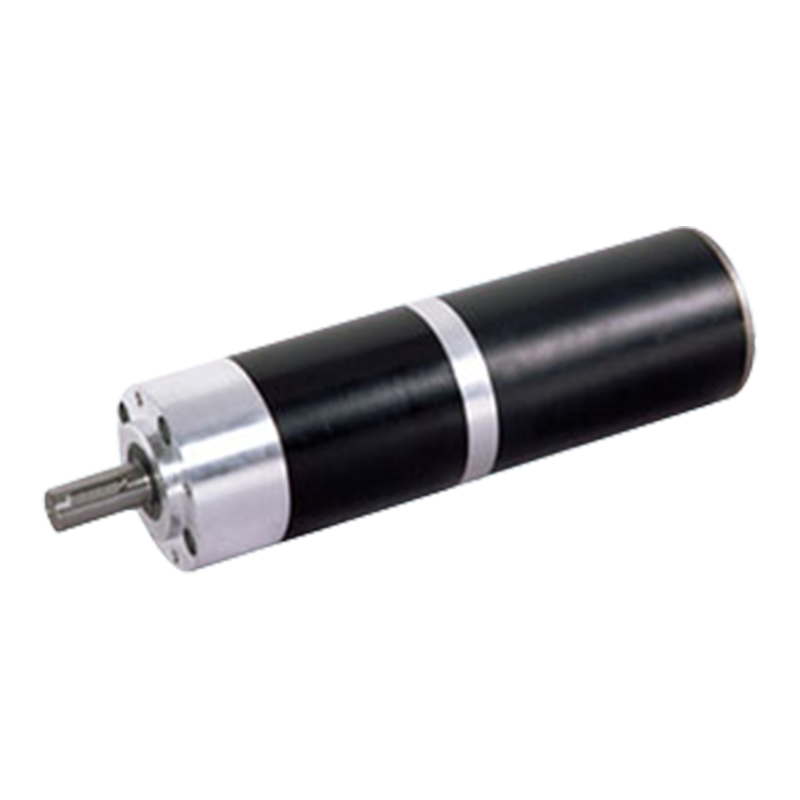

82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC børstet planetgirmotor

82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC børstet planetgirmotor

Den permanentmagnetiske DC-planetgirmotoren er designet med 12V/24V dobbel spenningskompatibilitet for å tilpasse seg forskjellige energiforbruksscenarier. Den ubelastede hastigheten på 2000-3500 rpm og 6-71 girforhold kan nøyaktig justere utgangsmomentet (opptil 120N.m) og hastigheten for å møte kraftkravene fra presisjonsinstrumenter til tungt utstyr. Kombinasjonen av motortreghet på 274-440 kg·cm² og toppmoment på 4,4N.m sikrer slagmotstanden ved plutselige belastninger samtidig som den reagerer raskt med lav treghet (start og stopp <3ms). Det ubelastede energiforbruket av statisk strøm på 22-30mA fremhever den høye effektiviteten til det elektromagnetiske systemet.

Reduksjonssystemet vedtar en multi-tann-inngripende metallplanetgirstruktur, og realiserer lav støydrift gjennom lastdelingsdesign, og sikrer holdbarheten til girkassen i tøffe miljøer som støv og fuktighet. Kombinasjonen av kompakt metallchassis (lengde 24 mm) og 120N.m dreiemomenttetthet gjør det mulig å balansere de motstridende kravene til høy effekt og systemintegrasjon i scenarier med begrenset plass som automatiserte produksjonslinjer og medisinsk utstyr.

Det overordnede parametersystemet peker på de doble standardene for pålitelighet i industriell kvalitet og dynamisk kontrollnøyaktighet. Den er spesielt egnet for servodriftsscenarier som krever rask start og stopp, høy dreiemomenttetthet og miljøtoleranse, for eksempel kjernekraftenheter i robotledd, presisjonsdreieskiver og andre felt.

  • 82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC børstet planetgirmotor

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

82 mm OD Planetary Gearhead,

Tillatt belastningsområde: 120N.m

PM DC planetgirmotor (ringgirmateriale: metall)

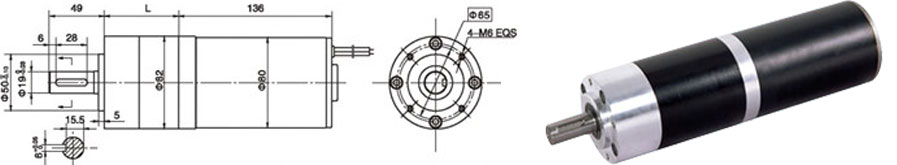

Dimensjoner

Motor tekniske data

Type

Nominell spenning VDC

Ulast Hastighet r/min

Tomgangsstrøm mA

Nominell hastighet r/min

Nominell dreiemomentN.m

Utgangseffekt W

Merkestrøm mA

Stoppmoment mN.m

Stall Current A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Tekniske data for girmotor

Konfigurasjon 80ZY125-2420 DC-motor (80ZY125-2420 DC-motor)

Reduksjonsforhold

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Antall girtog

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Lengde(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Ulasthastighet r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Nominell hastighet r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Nominell dreiemoment N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Maks. tillatt belastning på kort tid N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Konfigurasjon 80ZY125-2435 DC-motor (80ZY125-2435 DC-motor)

Reduksjonsforhold

4

7

14

19

25

32

50

64

71

90

116

152

195

Antall girtog

1

1

2

2

2

2

3

3

3

3

3

3

3

Lengde(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Ulasthastighet r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Nominell hastighet r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Nominell dreiemoment N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Maks. tillatt belastning på kort tid N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

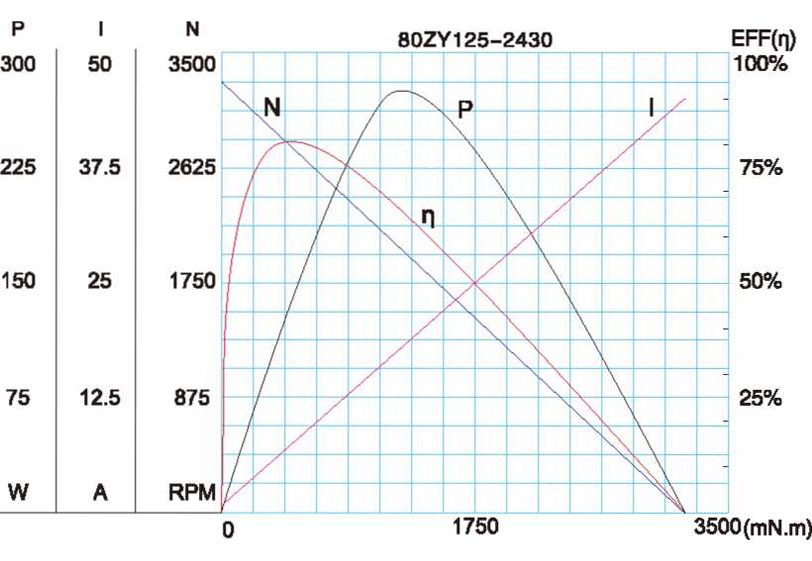

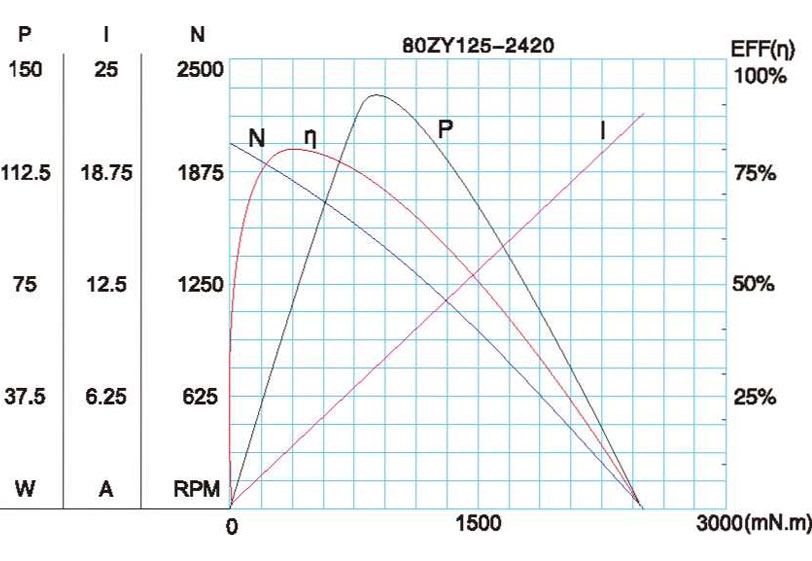

Motorkarakteristisk figur

A-34

Tekniske parametere kan endres uten forvarsel.*
