Hjem / Produkt / Girkasse / Planetgirkasse med lite støy / 56JXL300K 56mm 300N Planetgirkasse med lite støy

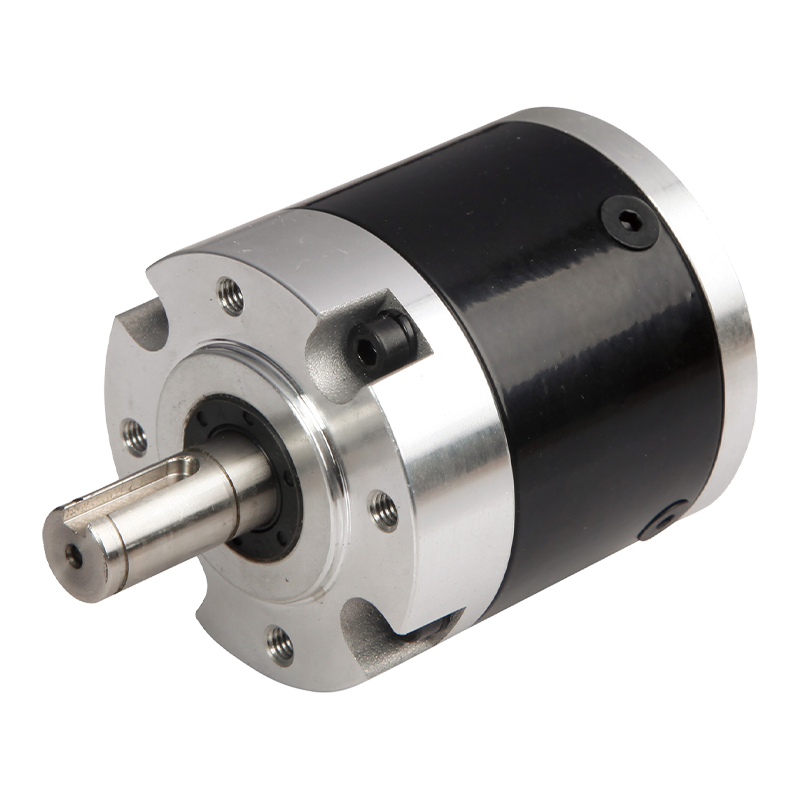

56JXL300K 56mm 300N Planetgirkasse med lite støy

56JXL300K 56mm 300N Planetgirkasse med lite støy

56JXL300K Low Noise Planetary Gearbox er et høyytelsesprodukt spesielt utviklet for høypresisjon og lavstøyapplikasjoner. Denne girkassen har en 56 mm spiralformede tenner med lavt støy planetarisk girstruktur, som tillater et dreiemomentområde fra 3N.m til 30N.m, noe som gjør den egnet for diverse industrielt automasjonsutstyr og presisjonsmaskineri. Husmaterialet består av spiralformede tenner av metall og plast, noe som sikrer robusthet og holdbarhet. Utgangsaksellagertypen er rullelager, med en maksimal tillatt radiell belastning på 200N og en maksimal tillatt aksiallast på 100N. Radialspillet til akselen er mindre enn 0,04 mm, og aksialspillet er mindre enn 0,3 mm, med et tilbakeslag ved tomgang på 1,5°. Maksimal akselpresspasningskraft er 300N, noe som garanterer stabil drift under høye belastningsforhold. Girforholdsparameterne inkluderer trinn én, to, tre og fire, som tilsvarer ulike transmisjonseffektiviteter og nominelle toleransemomenter, og oppfyller kravene til ulike bruksscenarier. Driftstemperaturområdet er -10°C til 80°C, med en omgivende luftfuktighet på 20% til 85%RH, og en anbefalt inngangshastighet som ikke overstiger 4000rpm.

  • 56JXL300K 56mm 300N Planetgirkasse med lite støy

+86 0579-86817938-836

[email protected]

56mm planetgirkasse 56JXL300K

56 mm spiralformede tenner lavstøy planetgirkasse,

Tillatt belastningsområde: 3N.m〜30N.m

Planetgirkasse med lite støy

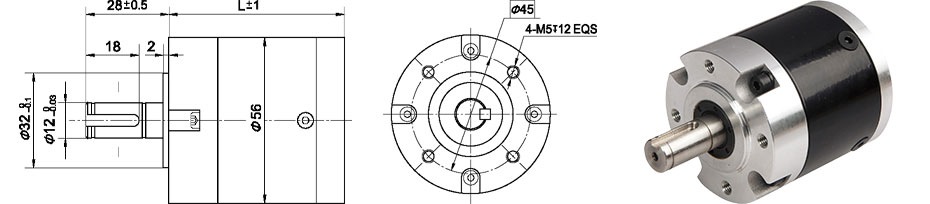

Dimensjoner

Parameter

Parameter for girforhold

Girforhold

L Dimensjon

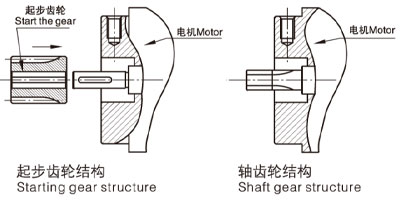

Akseltenner, startstruktur

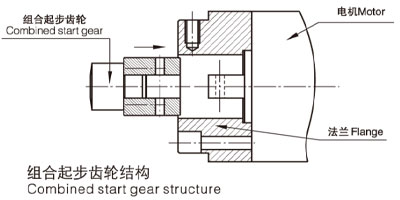

Kombinert startstruktur

Trinn 1

4,2 ~ 9

47

64

Trinn 2

15 ~ 38

59

72

Trinn 3

54 ~ 163

78

91

Trinn 4

196 ~ 691

90

103

Parameter

Parameter

Trinn 1

Trinn 2

Trinn 3

Trinn 4

Overføringseffektivitet

0.9

0.81

0.73

0.66

Nominelt toleransemoment

3N.m

12N.m

20N.m

30N.m

Maks momentant toleransemoment

Tre ganger av det nominelle dreiemomentet

Driftstemperatur

-10℃~80℃

Driftsfuktighet i omgivelsene

20%~85%RH

Anbefal inngangshastighet

≤4000 rpm

Inn- og utgangsretning

Samme retning

Tekniske data

Husmateriale

Meta"spiralformet plast

Lager ved utgang

Kulelager

Maks. Radiell belastning (10 mm fra flensen)

≤200N

Maks. aksiallast for akselen

≤100N

Radialt spill på akselen (nær flensen)

≤0,04 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Skaftpresspasningskraft, maks

≤300N

Motor matching ordning

Modul

Antall tenner

Trinn 1

Trinn 2

Trinn 3

Stage4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
