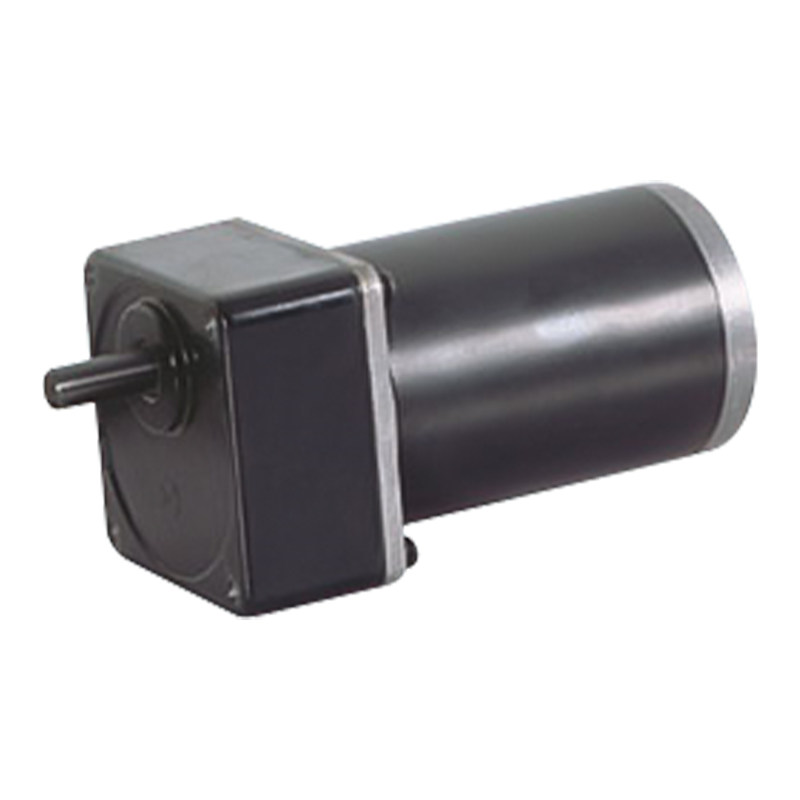

80JB100K/80ZY100 2000-3000rpm 10N.m Permanent Magnet DC børstet sporgirmotor

80JB100K/80ZY100 2000-3000rpm 10N.m Permanent Magnet DC børstet sporgirmotor

Den permanentmagnetiske DC-girmotoren 80JB100K/80ZY100 tillater en belastning på 10 N.m, en tomgangshastighet på 2000-3000 rpm og en ytre diameter på 80 mm.
I henhold til de faktiske brukskravene kan den børstede parallellgirmotoren enkelt utvides og oppgraderes. For eksempel, ved å øke antall trinn i girkassen eller endre girforholdet, kan utgangsmomentet økes ytterligere eller hastighetsområdet kan justeres for å tilpasses ulike arbeidskrav. Samtidig kan funksjonen til motoren også forbedres ved å legge til hjelpeenheter som kodere og bremser.

  • 80JB100K/80ZY100 2000-3000rpm 10N.m Permanent Magnet DC børstet sporgirmotor

+86 0579-86817938-836

[email protected]

80JB100K/80ZY100

Tillatt belastningsområde: 10N.m

PM DC Spur-girmotor

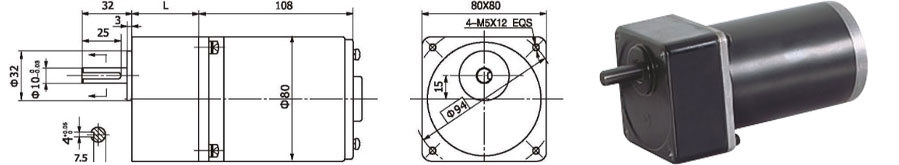

Dimensjoner

80 mm integrert girkasse, med nominelt dreiemoment på opptil 10,0 N.m, gir i legert stålkonstruksjon, alle utstyrt med kulelager.

Motor tekniske data

TYPE

Nominell spenning VDC

Ulasthastighet r/min

Tomgangsstrøm A

Nominell hastighet r/min

Nominell dreiemoment N.m

Utgangseffekt W

Nominell strøm A

Stall Dreiemoment N.m

Stall Current A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

Tekniske data for girmotor

Konfigurasjon 80ZY100-2420 DC-motor

Reduksjonsforhold

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Antall girtog

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Lengde(L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Ulast hastighet r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nominell hastighet r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nominelt dreiemoment N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

Maks. tillatt belastning på kort tid N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Rotasjonsretning

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfigurasjon 80ZY100-2430 DC-motor

Reduksjonsforhold

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Antall girtog

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Lengde(L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Ulast hastighet r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nominell hastighet r/min

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nominelt dreiemoment N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

Maks. tillatt belastning på kort tid N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Rotasjonsretning

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

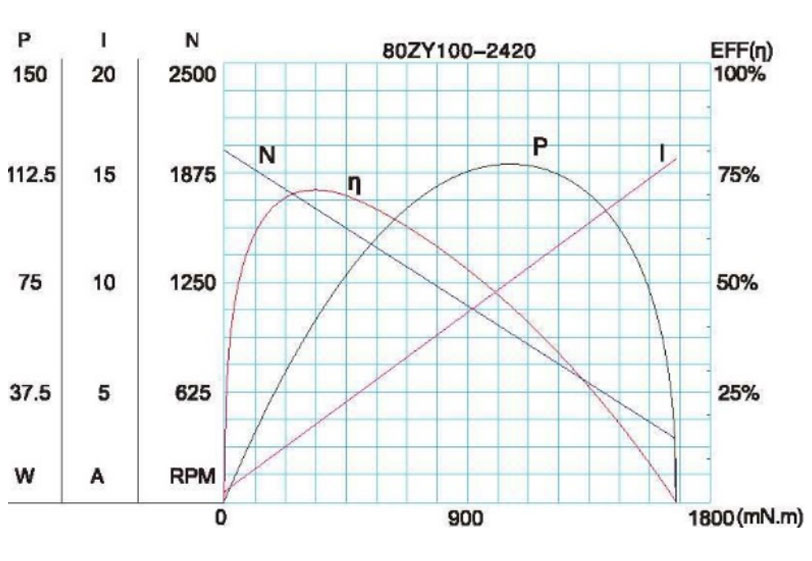

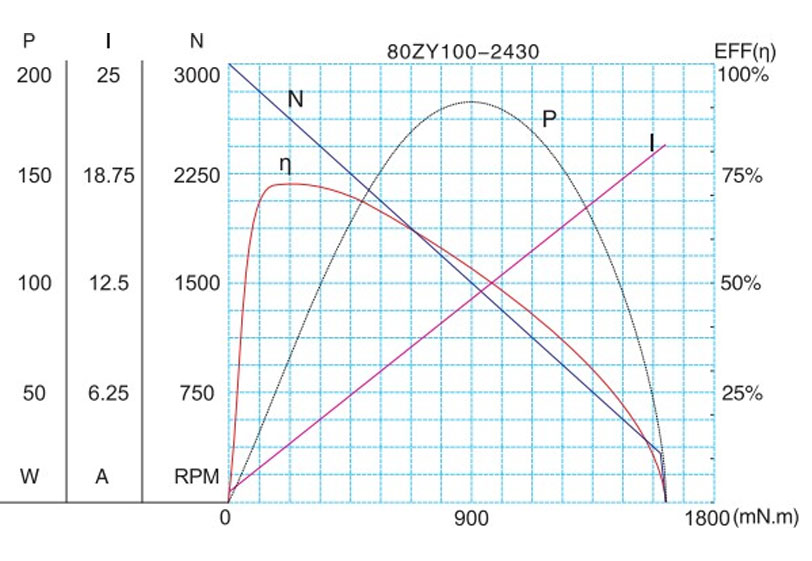

Motorkarakteristisk figur

F-12

Tekniske parametere kan endres uten forvarsel.*
