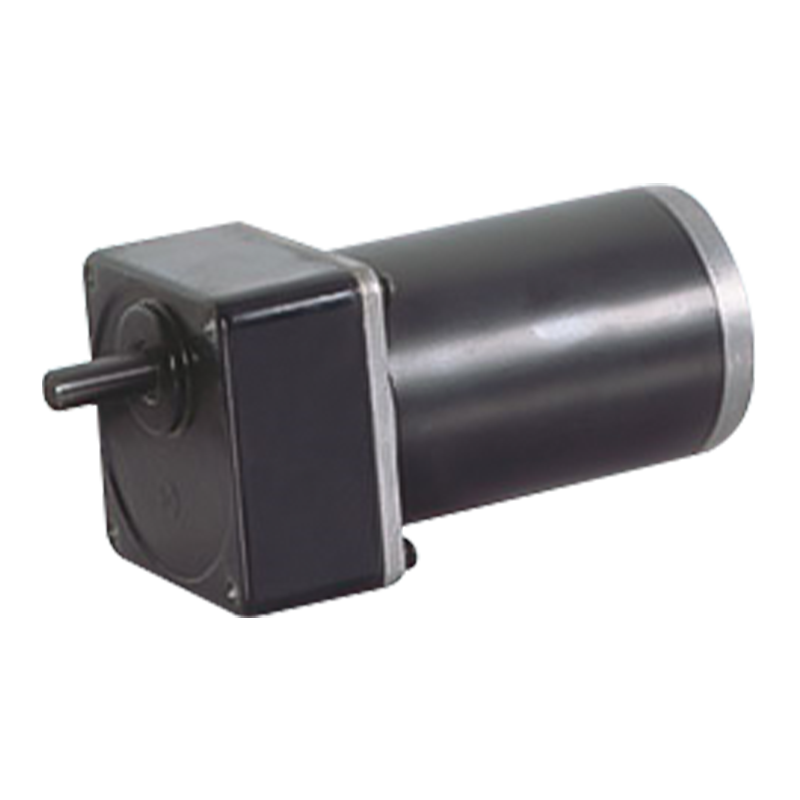

80JB100K/80ZY115 PWM 10N.m Permanent Magnet DC børstet sporgirmotor

80JB100K/80ZY115 PWM 10N.m Permanent Magnet DC børstet sporgirmotor

80JB100K/80ZY115 er en høyytelses 80 mm planetgirkasse designet for et bredt spekter av bruksområder som krever presis dreiemomentkontroll. Med en tillatt belastning på 10N.m, gir girkassen gireffektivitet og holdbarhet.
Hastigheten kan styres direkte ved å justere inngangsspenningen, og hastighetsreguleringen er enkel (som PWM-spenningsregulering), uten komplekse kontrollalgoritmer, og er egnet for lavkostkrav til hastighetsregulering. Kombinert med passende posisjonssensor og kontrollsystem, kan børstet parallellgirmotor oppnå mer nøyaktig posisjonskontroll. I posisjoneringsleddet til den automatiserte produksjonslinjen kan de mekaniske delene plasseres nøyaktig til den spesifiserte posisjonen, noe som forbedrer graden av automatisering og presisjon i produksjonen.

  • 80JB100K/80ZY115 PWM 10N.m Permanent Magnet DC børstet sporgirmotor

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Tillatt lastflens: 10N.m

PM DC Spur-girmotor

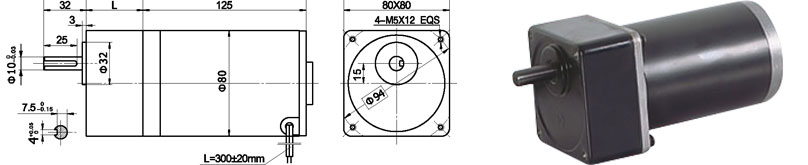

Dimensjoner

80 mm integrert girkasse, med nominelt dreiemoment på opptil 10,0 N.m, gir i legert stålkonstruksjon, alle utstyrt med kulelager.

Motor tekniske data

TYPE

Nominell spenning VDC

Ulasthastighet r/min

Tomgangsstrøm A

Nominell hastighet r/min

Nominell dreiemoment N.m

Utgangseffekt W

Merkestrøm A

Stall Dreiemoment N.m

Stall Current A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Tekniske data for girmotor

Konfigurasjon 80ZY115-2420 DC-motor (80ZY115-2420 DC-motor)

Reduksjonsforhold

3

5

7.5

10

12.5

15

25

30

50

Antall girtog

2

2

2

2

2

2

3

3

3

Lengde(L) mm

32

32

32

32

32

32

43

43

43

Ulast hastighet r/min

667

400

267

200

160

133

80

67

40

Nominell hastighet r/min

567

340

227

170

136

113

68

57

34

Nominelt dreiemoment N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Maks. tillatt belastning på kort tid N.m

15

15

15

15

15

15

30

30

30

Rotasjonsretning

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Konfigurasjon 80ZY115-2430 DC-motor (80ZY115-2430 DC-motor)

Reduksjonsforhold

3

5

7.5

10

12.5

15

25

30

50

Antall girtog

2

2

2

2

2

2

3

3

3

Lengde(L) mm

32

32

32

32

32

32

43

43

43

Ulast hastighet r/min

1000

600

400

300

240

200

120

100

60

Nominell hastighet r/min

800

520

347

260

208

173

104

87

52

Nominelt dreiemoment N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Maks. tillatt belastning på kort tid N.m

15

15

15

15

15

15

30

30

30

Rotasjonsretning

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

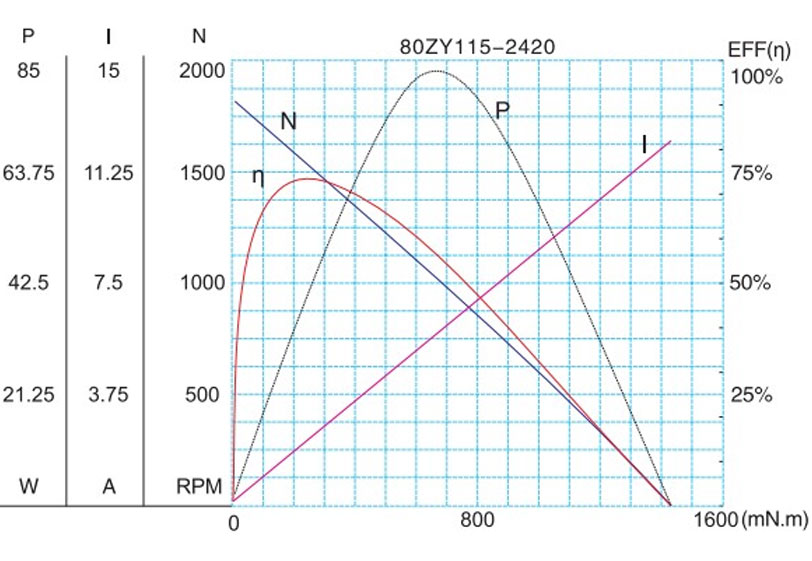

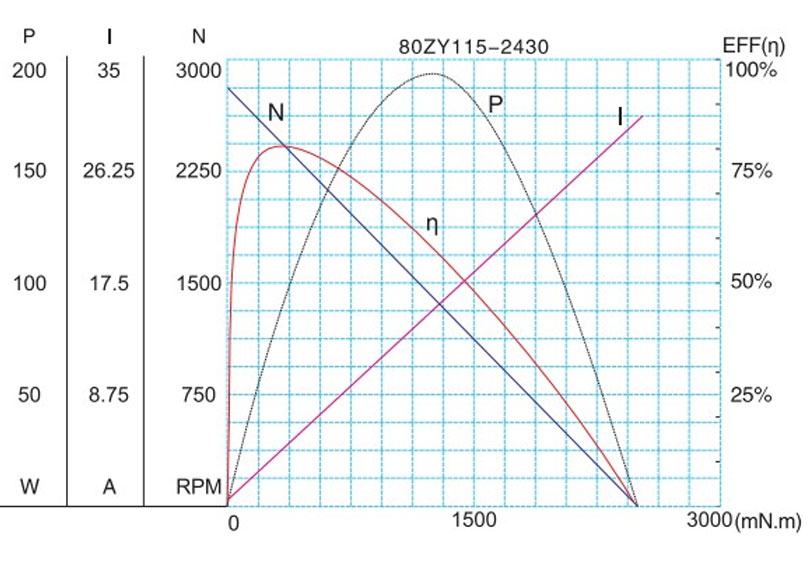

Motorkarakteristisk figur

F-13

Tekniske parametere kan endres uten forvarsel.*
