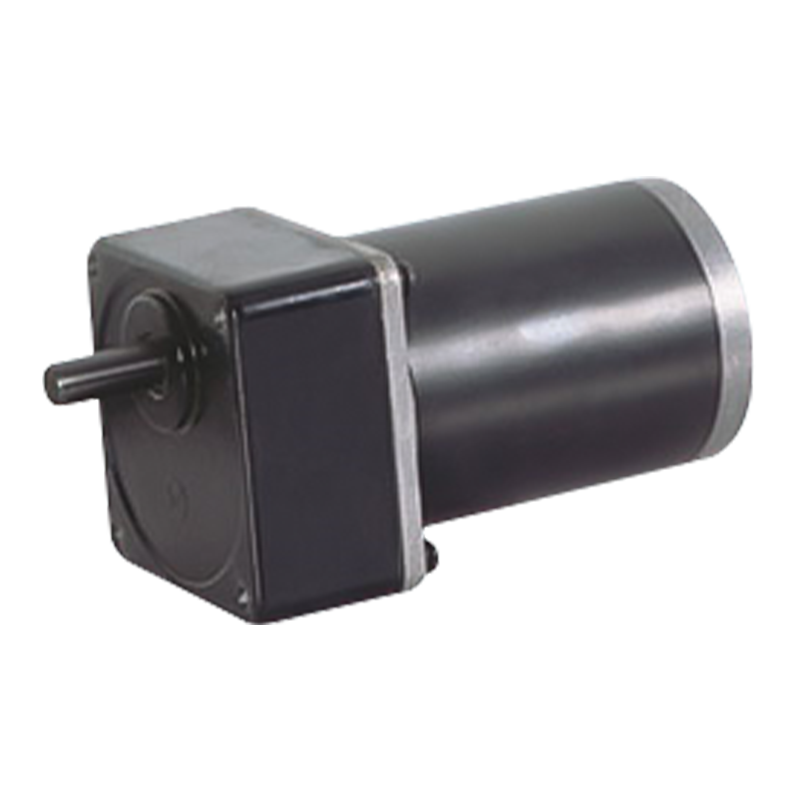

90JB200K/80ZY115 2000-3000rpm 20N.m Permanent Magnet DC børstet sporgirmotor

90JB200K/80ZY115 2000-3000rpm 20N.m Permanent Magnet DC børstet sporgirmotor

90JB200K/80ZY115 permanentmagnet DC girmotor er en kraftenhetsgruppe med en ytre diameter på 90 mm, som tillater en dreiemomentbelastning på 20N.m og en tomgangshastighet på 2000-3000 RPM.
Parallellgirmekanisme kan øke utgangsmomentet, gjennom en rimelig utforming av girforhold, kan møte behovene til forskjellige belastninger, egnet for utstyr som krever stort dreiemoment, som roboter, elektriske kjøretøy, etc. Effektiviteten til parallellgiroverføring er høyere, noe som effektivt kan overføre kraften til motoren og redusere energitapet, og er mer egnet for noen anledninger som krever høy energieffektivitet.

  • 90JB200K/80ZY115 2000-3000rpm 20N.m Permanent Magnet DC børstet sporgirmotor

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Tillatt belastningsområde: 20N.m

PM DC Spur-girmotor

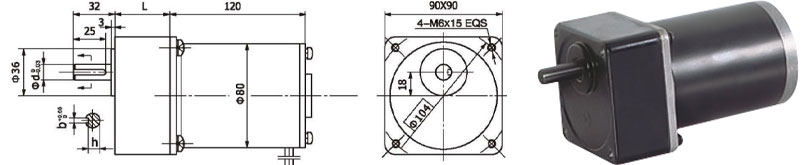

Dimensjoner

(1)Standardkonfigurasjon: Diameter d=15, kilespor b=5, h=12
(2) Valgfritt: Diameter=12, kilespor b=4, h=9,5

Motor tekniske data

TYPE

Nominell spenning VDC

Ulasthastighet r/min

Tomgangsstrøm A

Nominell hastighet r/min

Nominell dreiemoment N.m

Utgangseffekt W

Nominell strøm A

Stall Dreiemoment N.m

Stall Current A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Tekniske data for girmotor

Konfigurasjon 80ZY115-2420 DC-motor (80ZY115-2420 DC-motor)

Reduksjonsforhold

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Antall girtog

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Lengde(L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Ulast hastighet r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nominell hastighet r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nominelt dreiemoment N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Maks. tillatt belastning på kort tid N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Rotasjonsretning

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Konfigurasjon 80ZY115-2430 DC-motor (80ZY115-2430 DC-motor)

Reduksjonsforhold

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Antall girtog

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Lengde(L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Ulast hastighet r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nominell hastighet r/min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nominelt dreiemoment N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Maks. tillatt belastning på kort tid N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Rotasjonsretning

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

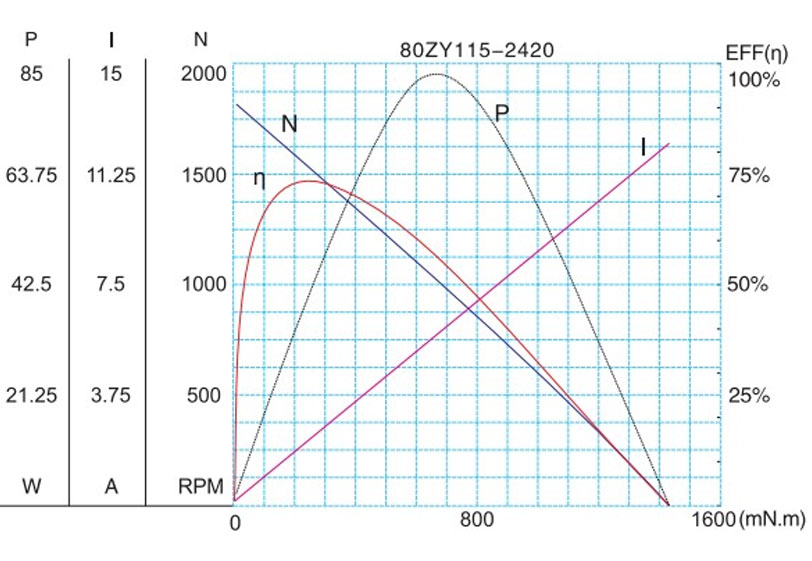

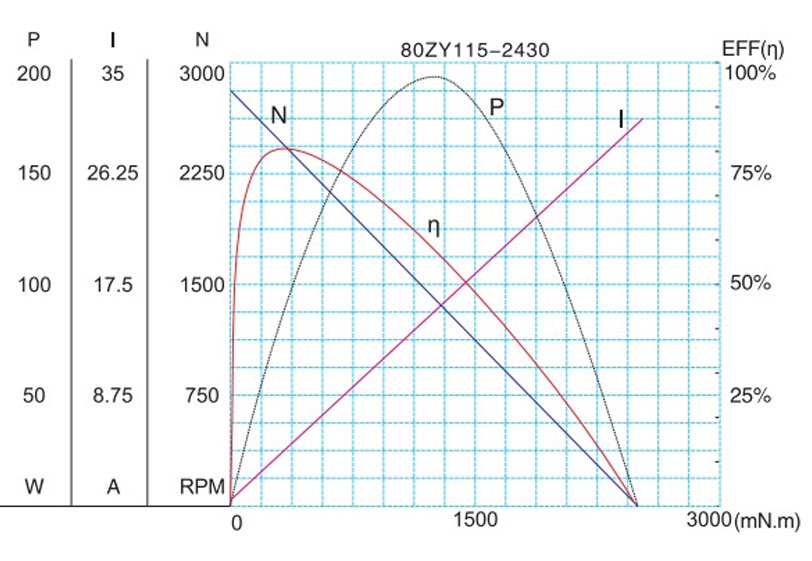

Motorkarakteristisk figur

F-14

Tekniske parametere kan endres uten forvarsel.*
