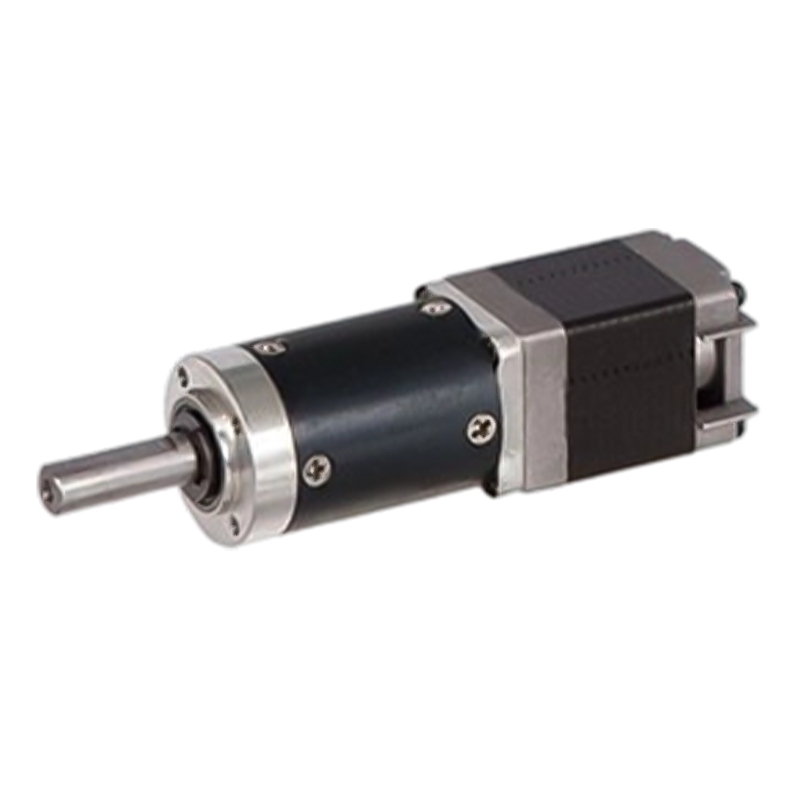

22JXS20K/20STH 0,6N.m~2.0N.m Planetgir-trinnmotor

22JXS20K/20STH 0,6N.m~2.0N.m Planetgir-trinnmotor

Produkt 22JXS20K/20STH er en standard redusering med en ytre diameter på 22 mm, og det tillatte dreiemomentområdet er 0,6N.m~2.0N.m.
En rekke planethjul er jevnt fordelt rundt solhjulet for å dele belastningen og tåler stort dreiemoment. Ved rimelig utforming av utvekslingsforholdet til planetgiret, kan utgangsmomentet til trinnmotoren forsterkes flere ganger til titalls ganger for å møte kjørekravene under forskjellige belastningsforhold. Ved å justere retardasjonsforholdet, kan trinnmotoren fungere stabilt ved lavere hastigheter, unngå høyhastighets ut-av-trinn-problemer og utvide hastighetsområdet til systemet.

  • 22JXS20K/20STH 0,6N.m~2.0N.m Planetgir-trinnmotor

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

22mm standard girkasse,

Tillatt belastningsområde: 0,6N.m~2.0N.m

Planetary Gear Stepping Motor (Ring Gear Materiale: Metall)

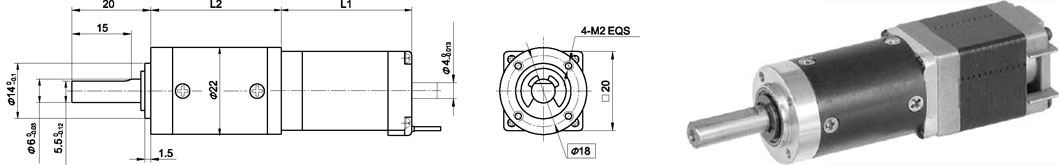

Dimensjoner

Planetarisk

Ringmateriale

Metall

Lager ved utgang

Kulelager

Maks. Radiell belastning (10 mm fra flensen)

≤20N

Maks. aksiallast for akselen

≤10N

Radialt spill på akselen (nær flensen)

≤0,08 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Tekniske data

20STH Hybrid Stepping Motor Spesifikasjoner

Modellnr.

Nominell spenning

Aktuell/fase

Motstand/fase

Induktans/Fase

Holder Torgue

Antall kundeemner

Rotortreghet

Vekt

Lengde L1

Maks. Girforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Spesifikasjoner for 22JXS20K planetgirkasse

Reduksjonsforhold

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Antall girtog

1

2

3

4

Lengde(L2) mm

24.4

33

41.5

49.8

Maks. nominell dreiemoment kg.cm

6

10

16

20

Kort tid tillatt dreiemoment kg.cm

18

30

48

60

Effektivitet %

90 %

81 %

73 %

66 %

Vekt g

35

45

55

65

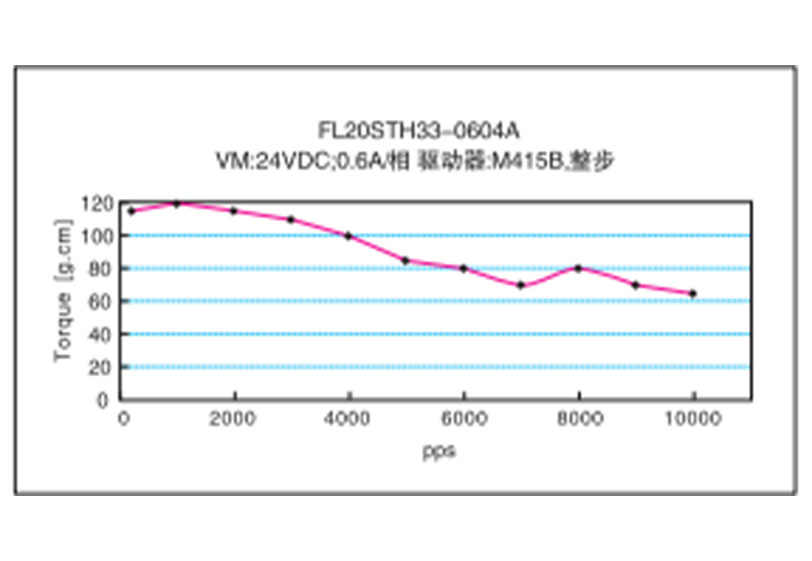

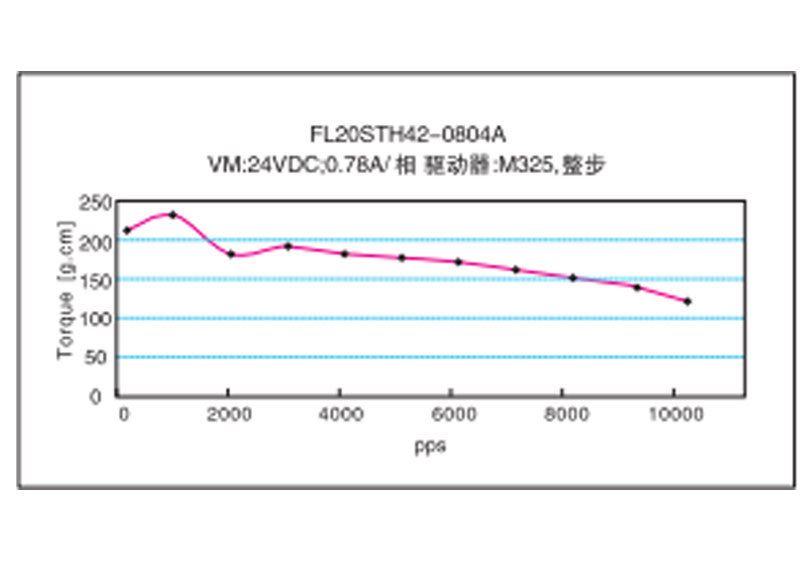

Frekvens-momentkarakteristikk
