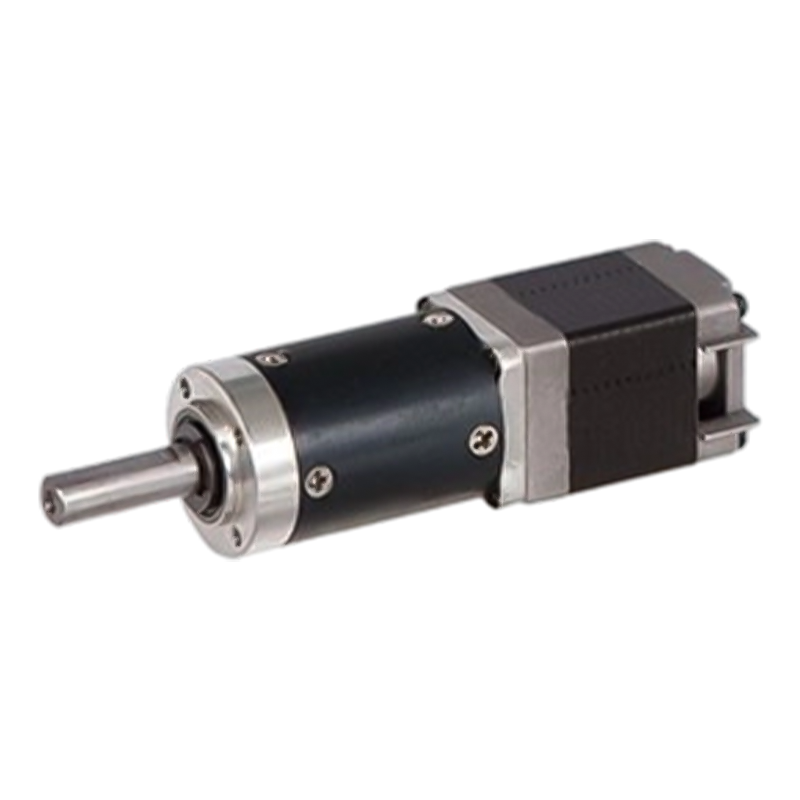

28JXS40K/28STH nøyaktig vinkelforskyvning planetgir-trinnmotor

28JXS40K/28STH nøyaktig vinkelforskyvning planetgir-trinnmotor

28JXS40K/28STH er en hybridmotor med en indre metallring som kan brukes i en rekke miljøer.
Selve trinnmotoren har høy posisjoneringsnøyaktighet og kan konvertere det elektriske pulssignalet til en nøyaktig vinkelforskyvning. Med høypresisjonsoverføringen til planetreduksjonen kan posisjoneringsnøyaktigheten forbedres ytterligere. Generelt sett kan trinnvinkelnøyaktigheten til den planetariske retardasjonstrinnmotoren kontrolleres innenfor ±3%, og den gjentatte posisjoneringsnøyaktigheten kan nå ±0,01°. Treghetsreduksjonseffekten til reduksjonen er kvadratet på reduksjonsforholdet, som effektivt kan redusere forstyrrelsen av belastningen på den dynamiske responsen til trinnmotoren og forbedre stabiliteten til systemets start-stopp og kommutering.

  • 28JXS40K/28STH nøyaktig vinkelforskyvning planetgir-trinnmotor

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

28 mm planetgirkasse

Tillatt belastningsområde: 1,2N.m~4.0N.m

Planetgirtrinnmotor (ringgirmateriale: metall)

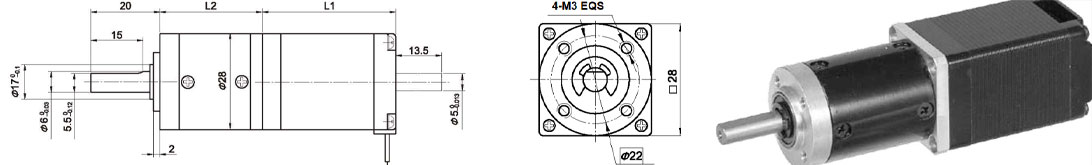

Dimensjoner

Planetarisk girkasse

Ringmateriale

Metall

Lager ved utgang

Kulelager

Maks. Radiell belastning (10 mm fra flensen)

35N

Maks. aksiallast for akselen

25N

Radialt spill på akselen (nær flensen)

0,07 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

1,5°

Tekniske data

28STH Hybrid Stepping Motor Spesifikasjoner

Modellnr.

Nominell spenning

Aktuell/fase

Motstand/fase

Induktans/Fase

Holder Torgue

Antall kundeemner

Rotortreghet

Vekt

Lengde L1

Maks. Girforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Enkeltskaft, B Dobbeltskaft

Spesifikasjoner for 28JXS40K planetgirkasse

Reduksjonsforhold

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Antall girtog

1

2

3

4

Lengde(L2) mm

31

40.1

49

57.9

Maks. nominell dreiemoment kg. cm

12

20

32

40

Kort tid tillatt dreiemoment kg.cm

36

60

96

120

Effektivitet %

0.9

0.81

0.73

0.66

Vekt g

60

85

95

110

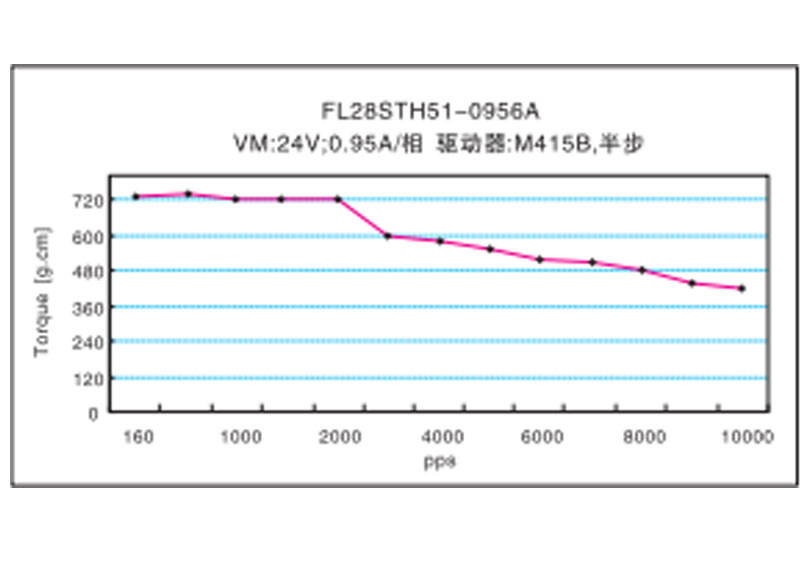

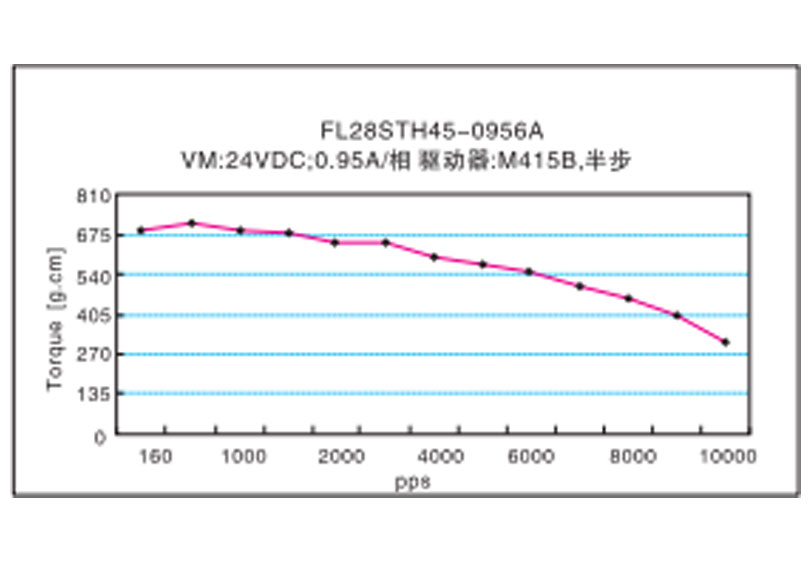

Frekvens-momentkarakteristikk

Tilbakemelding på melding
Om
Zhejiang Dongzheng Motor Co.,Ltd.

Dongzheng Motor ble etablert i 2003. Selskapet har mer enn 100 uavhengige immaterielle rettigheter, inkludert 9 gyldige oppfinnelsespatenter og 75 gyldige bruksmodellpatenter og andre. Fabrikken har mer enn 140 ansatte og dekker et område på mer enn 7000 kvadratmeter, byggeareal på 15000 kvadratmeter. vårt velutstyrte testlaboratorium gjennomfører omfattende kvalitetstesting fra materialer til ferdige produkter for å sikre produktkvalitet. Vi har støttende automasjonsutstyr som kan sikre forbedring av produksjonskapasitet og kontroll av prosessnøyaktighet.

For tiden er produktene våre hovedsakelig DC-girmotorer, planetgirmotorer, snekkegirmotorer og mikroreduksjonsmotorer, etc. Og mye brukt i serviceroboter, medisinsk utstyr, finansapparater, intelligent kontorutstyr, solcellesporingssystemer, rehabiliterings- og helseutstyr, automatiske dører osv. Våre produkter eksporteres til USA, Europa, Israel, Korea, Japan, Taiwan og andre land og regioner.

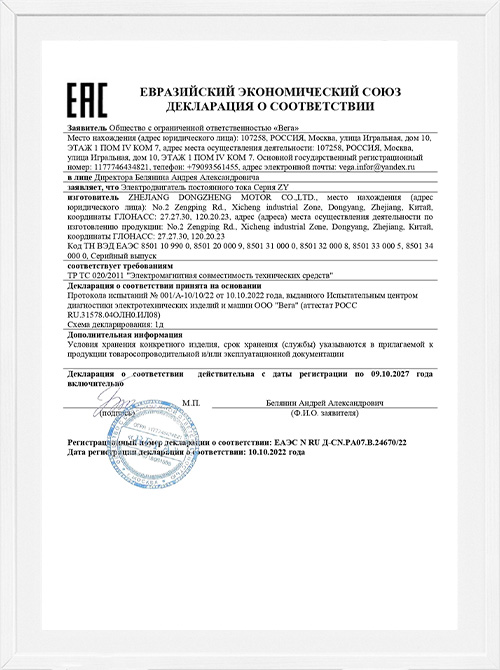

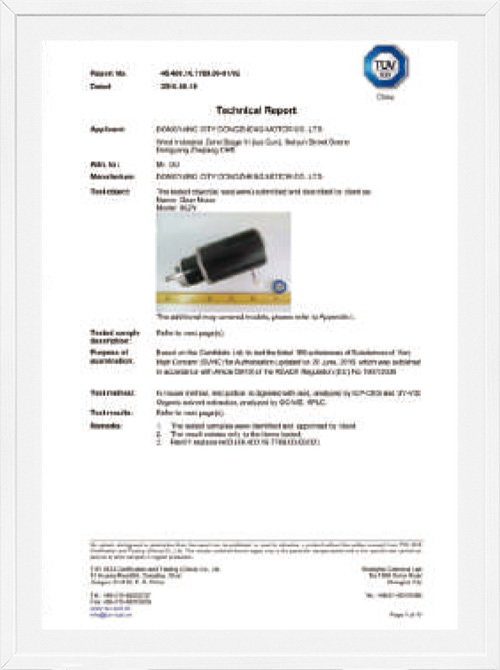

Hedersbevis
  • CE
  • UKCA
  • ØK
  • NÅ
  • CCC
  • RoHS
  • ISO 9001

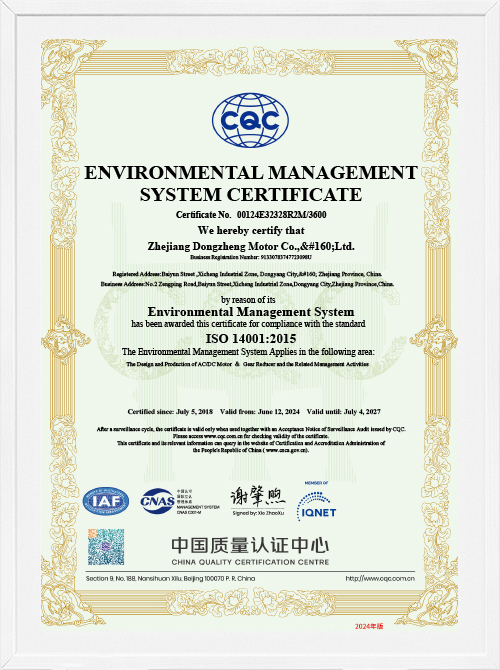

  • ISO 14001
