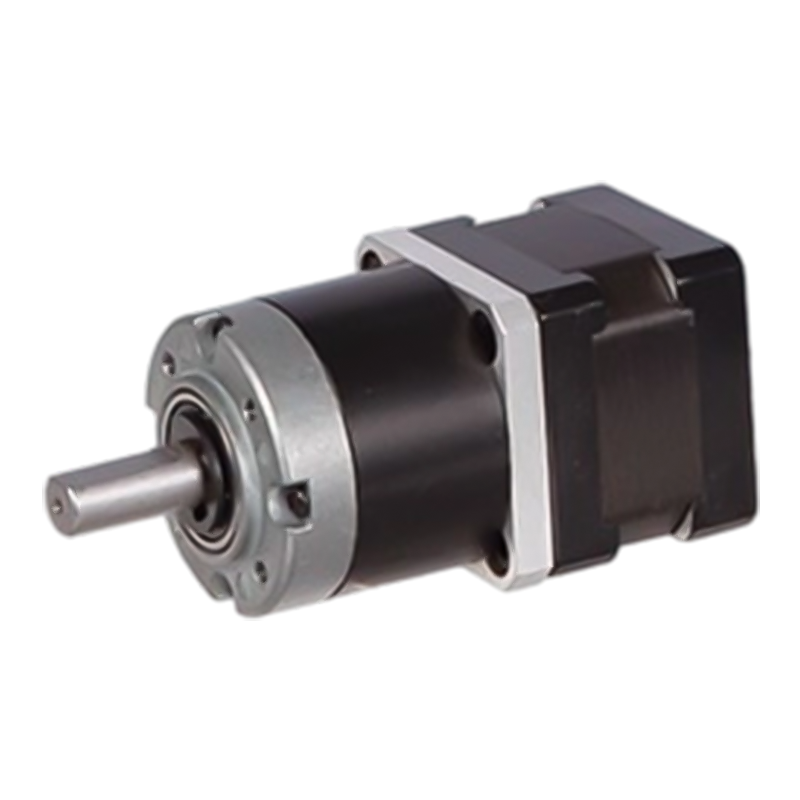

36JXES60K/35STH 36mm planetgir-trinnmotor

36JXES60K/35STH 36mm planetgir-trinnmotor

36JXES60K/35STH er en hybrid gangstjernegirmotor med et indre ringmateriale av metall og pulvermetall, med en ytre diameter på 36 mm, som kan velges mellom de indre ringene av to materialer: pulvermetall (modell 36JXF60K) og metall (modell 36JXE60K).
Giroverføringen tar i bruk den interne inngrepsmodusen, og friksjonstapet mellom planethjulet, solhjulet og tannringen er lite. Transmisjonseffektiviteten er vanligvis mellom 90 % og 95 %, noe som mer effektivt kan overføre den mekaniske energien til trinnmotoren til lastenden og redusere energitapet enn noen andre retardasjonsoverføringsmetoder, for eksempel snekkegir og snekkedrift.

  • 36JXES60K/35STH 36mm planetgir-trinnmotor

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

36mm standard girkasse,

Tillatt belastningsområde: 1,8N.m~6.0N.m

Planetgirtrinnmotor (ringgirmateriale: metall og pulvermetall)

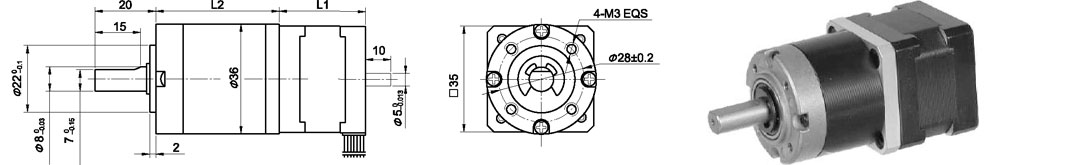

Dimensjoner

Ringgir kan velges innenfor de to materialene: Pulvermetall (Type:36JXF60K), Metall (Type:36JXE60K)

Planetarisk

Ringmateriale

Type E: Metall Type F: Pulvermetall

Lager ved utgang

Kulelager

Maks. Radiell belastning (10 mm fra flensen)

≤50N

Maks. aksiallast for akselen

≤30N

Radialt spill på akselen (nær flensen)

≤0,07 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Tekniske data

35STH Hybrid Stepping Motor Spesifikasjoner

Modellnr.

Nominell spenning

Aktuell/fase

Motstand/fase

Induktans/Fase

Holder Torgue

Antall potensielle kunder

Rotortreghet

Vekt

Lengde L1

Maks. Girforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Enkeltskaft, B Dobbeltskaft

Spesifikasjoner for 36JXES60K planetgirkasse

Reduksjonsforhold

3.71

5.18

14

19

27

51

71

100

139

Antall girtog

1

2

3

Lengde(L2) mm

27

34.1

41

Maks. nominell dreiemoment kg. cm

18

30

48

Kort tid tillatt dreiemoment kg.cm

54

90

144

Effektivitet %

0.9

0.81

0.73

Vekt g

195

210

290

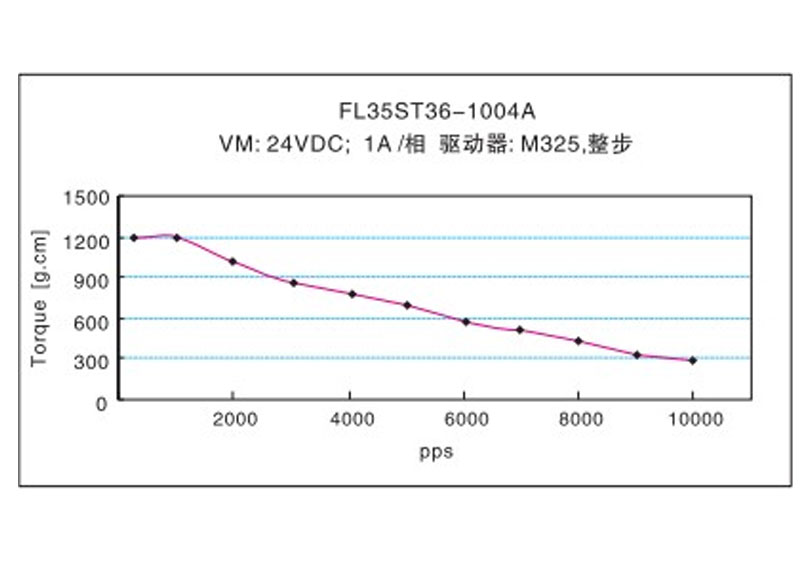

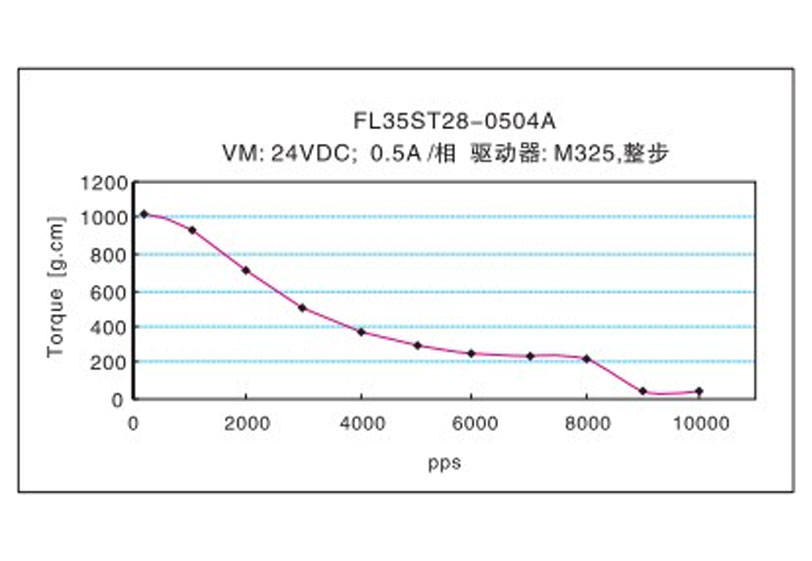

Frekvens-momentkarakteristikk
