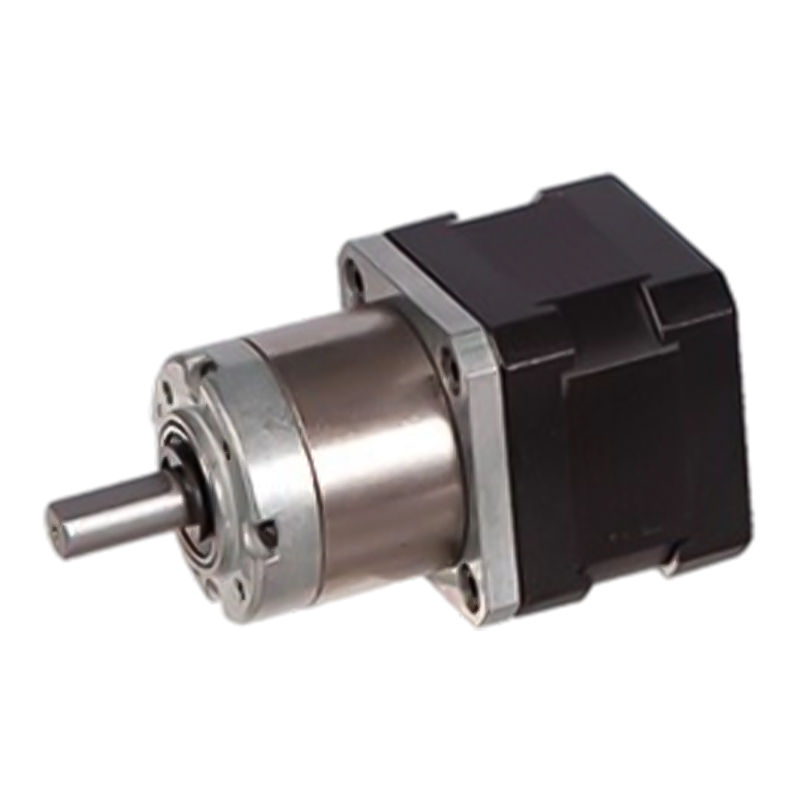

36JXES60K/42STH 12v/24v planetgir-trinnmotor

36JXES60K/42STH 12v/24v planetgir-trinnmotor

36JXES60K/42STH kan velges i den indre ringen av to materialer: pulvermetall (modell 36JXF60K), metall (modell 36JXE60K), støttende 12v/24v dobbeltspenningsmiljø, maksimal tillatt radiell belastning ≤50N.
Strukturen til planetgiret gjør at belastningen fordeles jevnt på hvert planethjul, reduserer kraften på et enkelt gir, reduserer vibrasjoner og støy. Samtidig er kjøreegenskapene til trinnmotoren også relativt stabile, og utgangsytelsen kan opprettholdes relativt stabil under forskjellige belastninger og hastigheter. Derfor har trinnmotoren for planetarisk retardasjon god stabilitet under drift og kan gi jevn effekt.

  • 36JXES60K/42STH 12v/24v planetgir-trinnmotor

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

36mm standard girkasse,

Tillatt belastningsområde: 1,8N.m~6.0N.m

Planetgirtrinnmotor (ringgirmateriale: metall og pulvermetall)

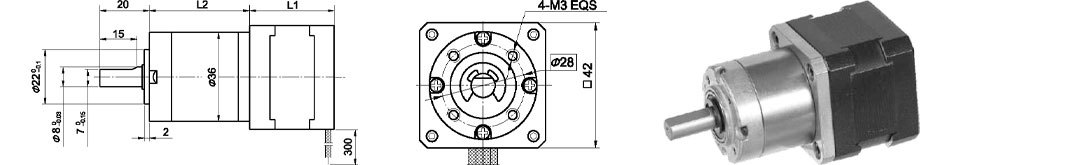

Dimensjoner

Ringgir kan velges innenfor de to materialene: Pulvermetall (Type:36JXF60K), Metall (Type:36JXE60K)

Planetarisk girkasse

Ringmateriale

E Type: Metall F Type: Pulvermetall

Lager ved utgang

Kulelager

Maks. Radiell belastning (10 mm fra flensen)

≤50N

Maks. aksiallast for akselen

≤30N

Radialt spill på akselen (nær flensen)

≤0,07 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Tekniske data

42STH Hybrid Stepping Motor Spesifikasjoner

Modellnr.

Nominell spenning

Aktuell/fase

Motstand/fase

Induktans/Fase

Holder Torgue

Antall potensielle kunder

Rotortreghet

Vekt

Lengde L1

Maks. Girforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Spesifikasjoner for 36JXES60K planetgirkasse

Reduksjonsforhold

3.71

5.18

14

19

27

51

71

100

139

Antall girtog

1

2

3

Lengde(L2) mm

27

34.1

41

Maks. nominell dreiemoment kg. cm

6

24

50

Kort tid tillatt dreiemoment kg.cm

20

70

150

Effektivitet %

0.9

0.81

0.73

Vekt g

195

210

290

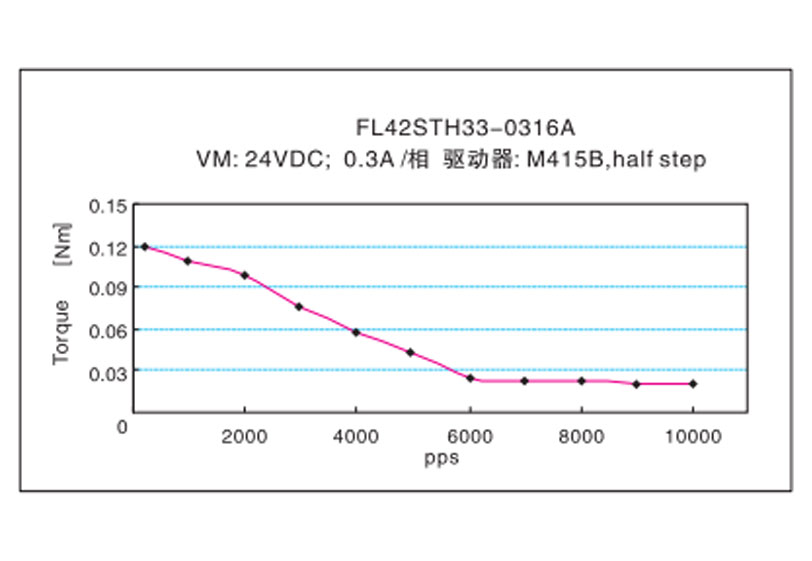

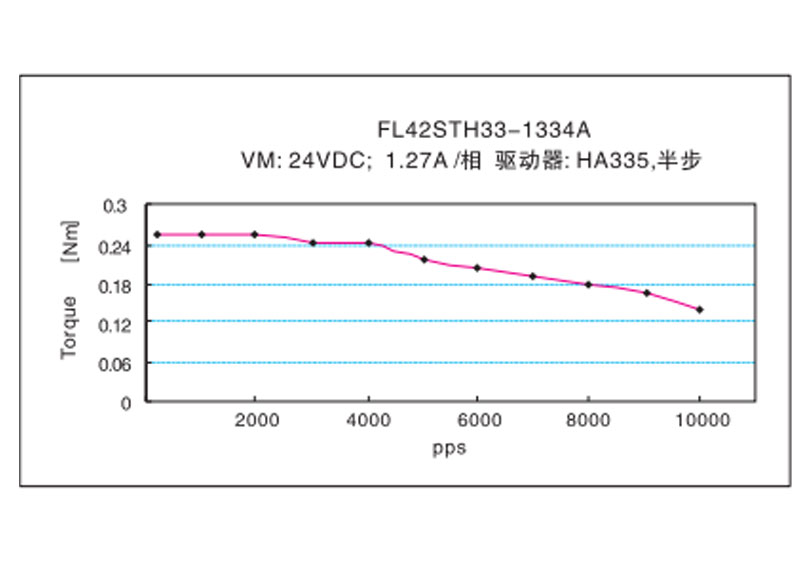

Frekvens-momentkarakteristikk
