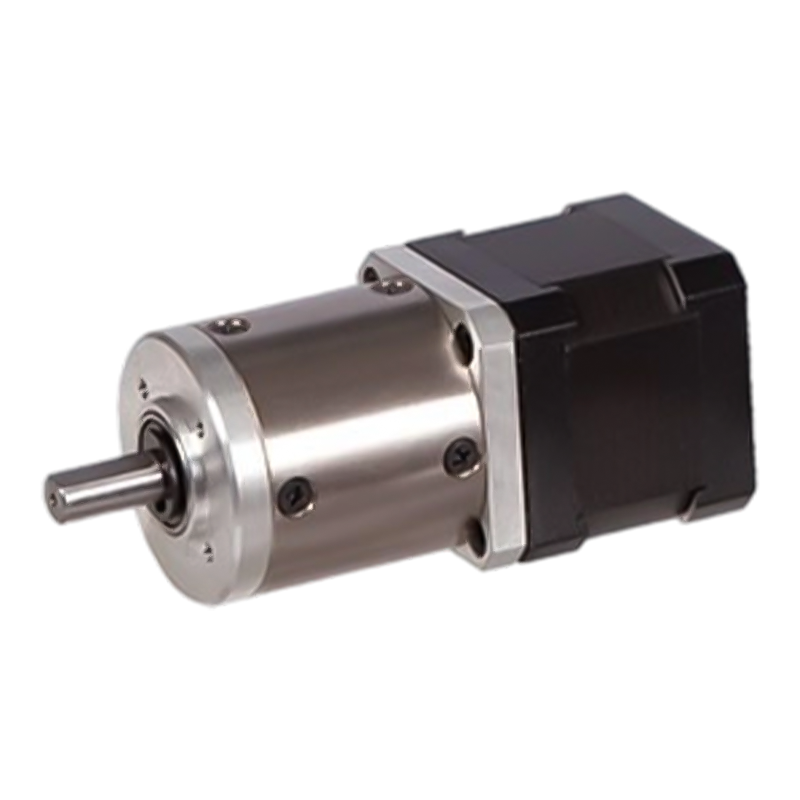

42JX150K/42STH 80N hybrid planetgir-trinnmotor

42JX150K/42STH 80N hybrid planetgir-trinnmotor

42JX150K/42STH Hybrid Stepping Planetary Gear Motor er en hybrid trinnmotor med høy ytelse som kombinerer fordelene med en planetgirreduksjon, egnet for bruksområder som krever høy presisjon og høyt dreiemoment. Motoren bruker et metallringgirmateriale for å sikre stabilitet og holdbarhet under høye belastningsforhold. Dens maksimalt tillatte radielle belastning er 80N, maksimalt tillatt aksiallast er 30N, radialspillet er bare 0,06 mm, og aksialspillet er 0,3 mm, med et tilbakeslag på mindre enn 1,5° når det er ubelastet. Disse parameterne indikerer at motoren har mekanisk ytelse og presise bevegelseskontrollegenskaper. I tillegg tilbyr motoren ulike spesifikasjoner, inkludert forskjellig spenning, strøm, motstand, elektriske parametere for induktans, samt flere reduksjonsforhold og girtrinn, for å møte behovene til forskjellige applikasjonsscenarier. Gjennom optimalisert design og produksjonsprosesser av høy kvalitet, utmerker denne motoren seg i effektivitet, pålitelighet og levetid, noe som gjør den til et ideelt valg for industriell automasjon, presisjonsinstrumenter og robotteknologi.

  • 42JX150K/42STH 80N hybrid planetgir-trinnmotor

+86 0579-86817938-836

[email protected]

42JX150K/42STH

42 mm OD forsterket girkasse,

Tillatt belastningsområde: 3N.m~10N.m

Planetgirtrinnmotor (ringgirmateriale: metall)

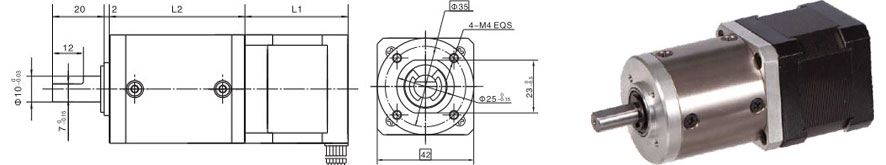

Dimensjoner

Planetarisk girkasse

Ringmateriale

Metall

Lager ved utgang

Kulelager

Maks. Radiell belastning (10 mm fra flensen)

≤80N

Maks. aksiallast for akselen

≤30N

Radialt spill på akselen (nær flensen)

≤0,06nn

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Tekniske data

42STH Hybrid Stepping Motor Spesifikasjoner

Modellnr.

Nominell spenning

Aktuell/fase

Motstand/fase

Induktans/Fase

Holder Torgue

Antall potensielle kunder

Rotortreghet

Vekt

Lengde L1

Maks. Girforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Enkeltskaft, B Dobbeltskaft

Spesifikasjoner for 42JX150K planetgirkasse

Reduksjonsforhold

3.5

14

17

21

49

61

84

104

126

172

212

294

Antall girtog

1

2

3

4

Lengde(L2) mm

32.5

39.2

45.9

52.6

Maks. nominell dreiemoment kg. cm

30

50

90

150

Kort tid tillatt dreiemoment kg.cm

90

150

270

450

Effektivitet %

0.9

0.81

0.73

0.66

Vekt g

320

420

520

620
