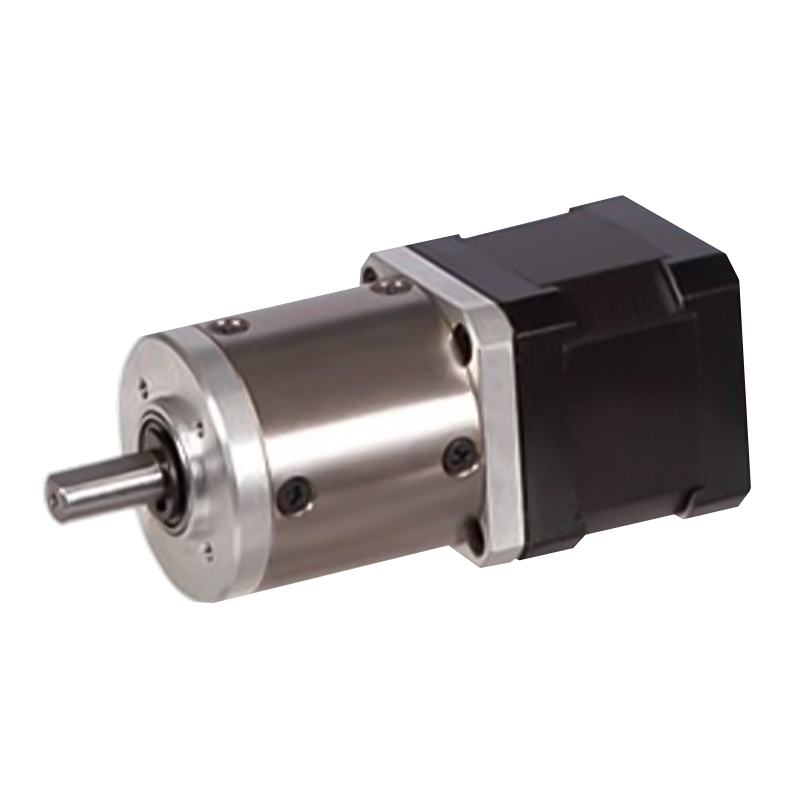

42JXGS100K/42STH 42mm 3N.m~10N.m Planetgirtrinnmotor

42JXGS100K/42STH 42mm 3N.m~10N.m Planetgirtrinnmotor

42JXGS100K/42STH bruker en indre girring av metall, er en planetreduksjon med en ytre diameter på 42 mm, som tillater dreiemomentområdet :3N.m~10N.m.
Trinnmotoren har en rask responskarakteristikk og kan nå en stabil driftstilstand på kort tid. Den dynamiske responsytelsen til systemet er ytterligere forbedret ved å kombinere den lave treghetskarakteristikken til trinnmotoren for planetarisk retardasjon. Den kan raskt startes, stoppes og reverseres, noe som kan møte enkelte applikasjoner med høye dynamiske ytelseskrav, for eksempel rask posisjonering og hyppige start-stopp-handlinger i automatiserte produksjonslinjer.

  • 42JXGS100K/42STH 42mm 3N.m~10N.m Planetgirtrinnmotor

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

42 mm planetgirkasse

Tillatt belastningsområde: 3N.m~ 10N.m

Planetgirtrinnmotor (ringgirmateriale: metall)

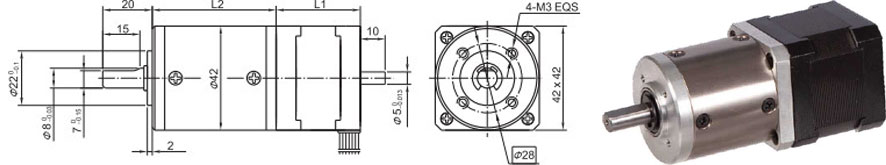

Dimensjoner

Planetarisk girkasse

Ringmateriale

Metall

Lager ved utgang

Kulelager

Maks. Radiell belastning (10 mm fra flensen)

≤50N

Maks. aksiallast for akselen

≤30N

Radialt spill på akselen (nær flensen)

≤0,07 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Tekniske data

42STH Hybrid Stepping Motor Spesifikasjoner

Modellnr.

Nominell spenning

Aktuell/fase

Motstand/fase

Induktans/Fase

Holder Torgue

Antall potensielle kunder

Rotortreghet

Vekt

Lengde L1

Maks. Girforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

Spesifikasjoner for 40JXGS100K planetgirkasse

Reduksjonsforhold

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Antall girtog

1

2

3

4

Lengde(L2) mm

36.9

47.4

57.7

68

Maks. nominell dreiemoment kg. cm

30

50

80

100

Kort tid tillatt dreiemoment kg.cm

90

150

240

300

Effektivitet %

0.9

0.81

0.73

0.66

Vekt g

200

270

330

410

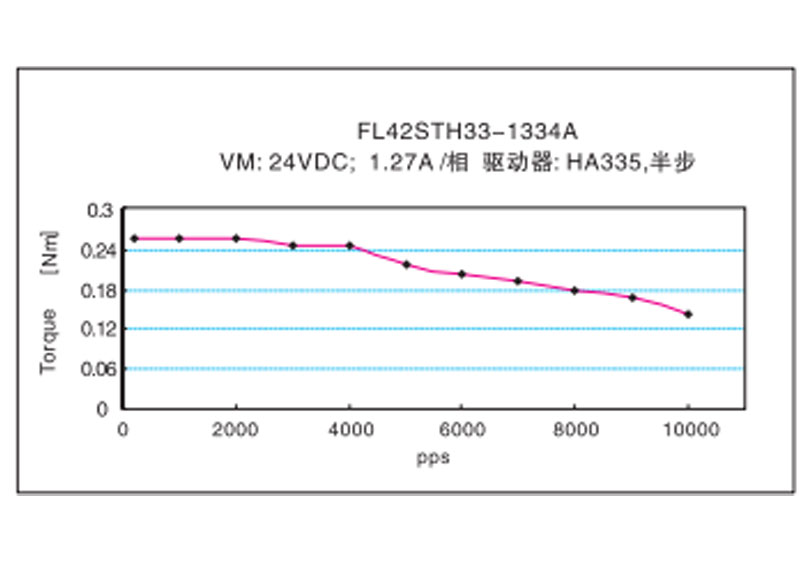

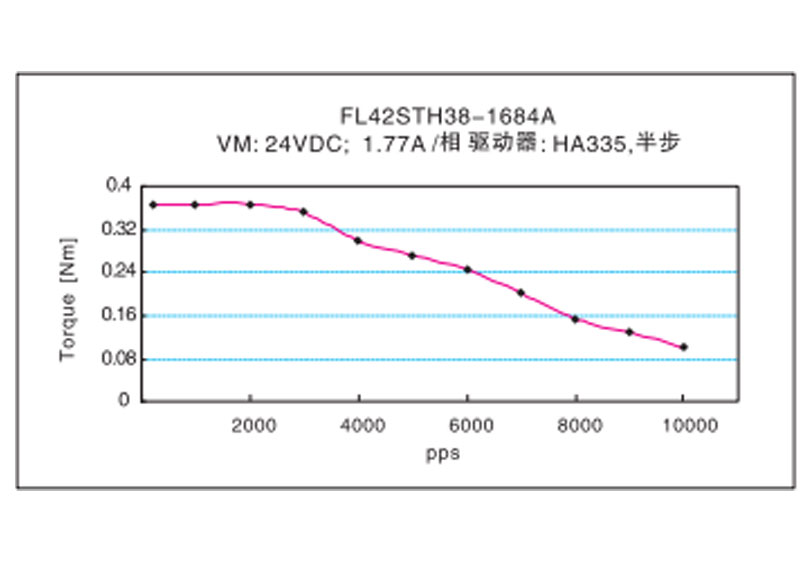

Frekvens-momentkarakteristikk
