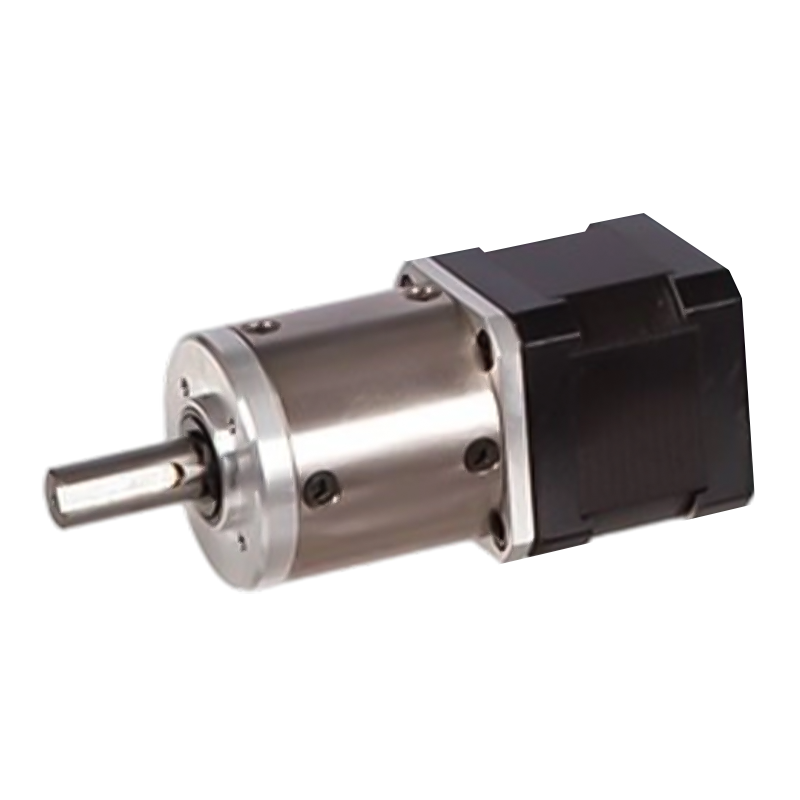

42JXGTS200K/42STH 42mm 6N.m~20N.m Planetgirtrinnmotor

42JXGTS200K/42STH 42mm 6N.m~20N.m Planetgirtrinnmotor

Den hybride walking Star-girmotoren 42JXGTS200K/42STH er en kraftenhet med høy ytelse med en ytre diameter på 42 mm og tillatt dreiemomentområde: 6N.m~20N.m.
På grunn av sine effektive og holdbare egenskaper, kan den redusere vedlikeholdskostnader og energiforbruk under bruk, har høy kostnadsytelse og har sterk konkurranseevne i mange kostnadssensitive bruksområder. Den kan ytterligere dele trinnvinkelen til trinnmotoren og forbedre posisjoneringsnøyaktigheten til systemet betydelig. For eksempel kan presisjonsplanetgirkasser ha bueminuttefeil så lave som 0,05 min, noe som gjør dem spesielt egnet for CNC-maskiner.

  • 42JXGTS200K/42STH 42mm 6N.m~20N.m Planetgirtrinnmotor

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

42 mm planetgirkasse

Tillatt belastningsområde: 6N.m~20N.m

Planetgirtrinnmotor (ringgirmateriale: metall)

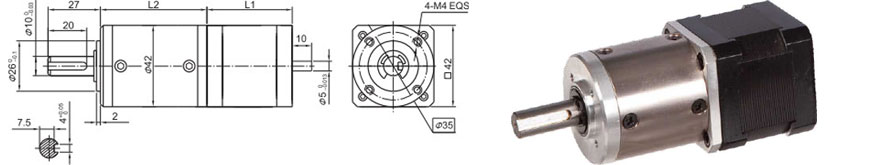

Dimensjoner

Planetarisk girkasse

Ringmateriale

Metall

Lager ved utgang

Kulelager

Maks. Radiell belastning (12 mm fra flensen)

≤80N

Maks. aksiallast for akselen

≤30N

Radialt spill på akselen (nær flensen)

≤0,06 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Tekniske data

42STH Hybrid Stepping Motor Spesifikasjoner

Modellnr.

Nominell spenning

Aktuell/fase

Motstand/fase

Induktans/Fase

Holder Torgue

Antall potensielle kunder

Rotortreghet

Vekt

Lengde L1

Maks. Girforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Enkeltskaft, B Dobbeltskaft

Spesifikasjoner for 40JXGTS200K planetgirkasse

Reduksjonsforhold

4.44

17

22

65

83

106

247

316

403

515

Antall girtog

1

2

3

4

Lengde(L2) mm

38.2

49.7

60

70.3

Maks. nominell dreiemoment kg. cm

60

100

160

200

Kort tid tillatt dreiemoment kg.cm

180

300

480

600

Effektivitet %

0.9

0.81

0.73

0.66

Vekt g

350

450

550

650

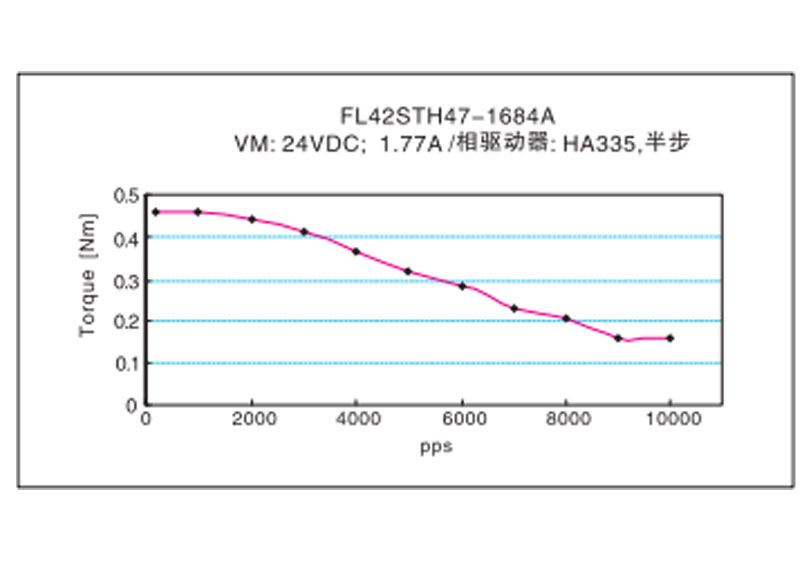

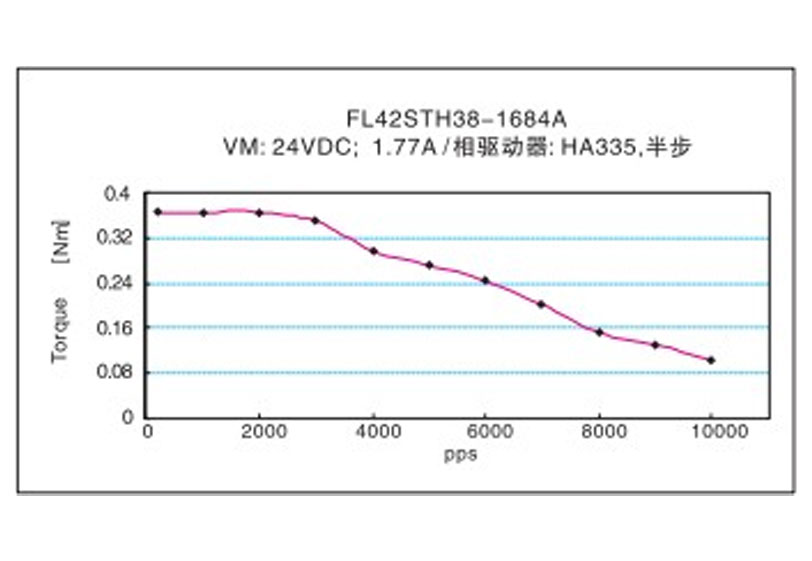

Frekvens-momentkarakteristikk
