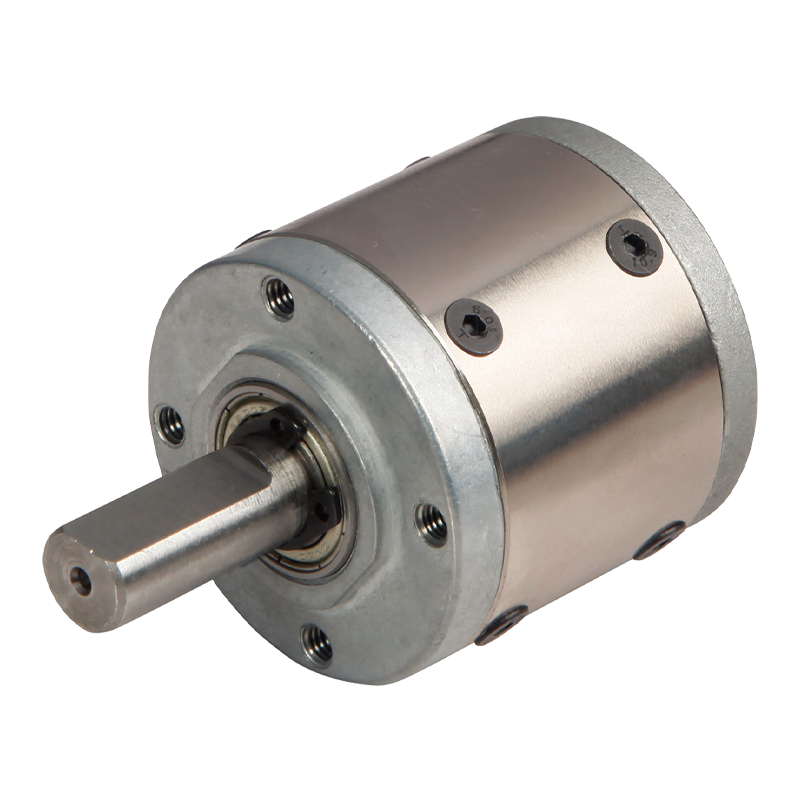

42JX100K 42mm 1-10N.m Planetgirkasse

42JX100K 42mm 1-10N.m Planetgirkasse

42JX100K planetgirkasse er en høyytelses 42 mm planetgirkasse designet for ulike bruksområder som krever presis dreiemomentkontroll. Maksimalt tillatt belastningsområde for denne girkassen er fra 1N.m til 10N.m, imøtekomme til ulike belastningskrav. Det interne girmaterialet består av E-type metall og F-type metallpulver, noe som sikrer høy presisjon og holdbarhet. Utgangsaksellagrene bruker rullelager og kulelager, med en maksimal tillatt radiell belastning på 80N og en maksimal tillatt aksiallast på 30N. Radialspillet og aksialspillet kontrolleres innenfor henholdsvis 0,06 mm og 0,3 mm, noe som garanterer jevn drift og nøyaktighet. I tillegg når overføringseffektiviteten til denne girkassen opp til 90 %, med et nominelt toleransemoment på 1N.m og et øyeblikkelig toleransemoment på tre ganger nominelt dreiemoment. Driftstemperaturområdet er fra -10 ℃ til 80 ℃, med et bruksområde for relativ fuktighet på 20 % til 85 % RF. Anbefalt inngangshastighet er ≤4000rpm, og inngangs- og utgangsretningen er den samme. Disse parameterne gjør 42JX100K Planetary Gearbox allment anvendelig i industriell automasjon, maskineri utstyr og andre felt.

  • 42JX100K 42mm 1-10N.m Planetgirkasse

+86 0579-86817938-836

[email protected]

42mm DC-motor planetgirkasse 42JX100K

42 mm planetgirkasse,

Tillatt belastningsområde: 1 N.m〜10N.m

Planetarisk girkasse

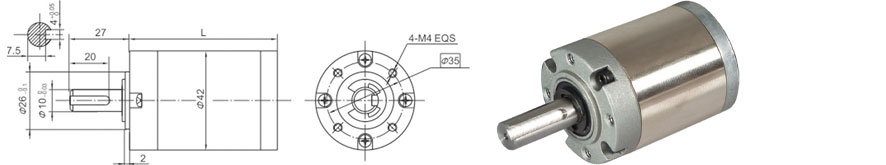

Dimensjoner

Parameter

Parameter for girforhold

Girforhold

L Dimensjon

Trinn 1

3,7 ~ 5,2

31.5

Trinn 2

14 ~ 27

42.1

Trinn 3

51 ~ 139

52.5

Trinn 4

189 ~ 720

62.9

Parameter

Parameter

Trinn 1

Trinn 2

Trinn 3

Trinn 4

Overføringseffektivitet

90 %

81 %

73 %

66 %

Nominelt toleransemoment

1 N.m

4N.m

8N.m

10N.m

Maks momentant toleransemoment

Tre ganger av det nominelle dreiemomentet

Driftstemperatur

-10℃~80℃

Driftsfuktighet i omgivelsene

20 % ~85 % RF

Anbefal inngangshastighet

≤4000 rpm

Inn- og utgangsretning

Samme retning

Tekniske data

Husmateriale

E-type: Metall F-type: Pulvermetall

Lager ved utgang

Kulelager

Maks. Radiell belastning (12 mm fra flensen)

≤80N

Maks. aksiallast for akselen

≤30N

Radialt spill på akselen (nær flensen)

≤0,06 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Skaftpresspasningskraft, maks

≤150N
