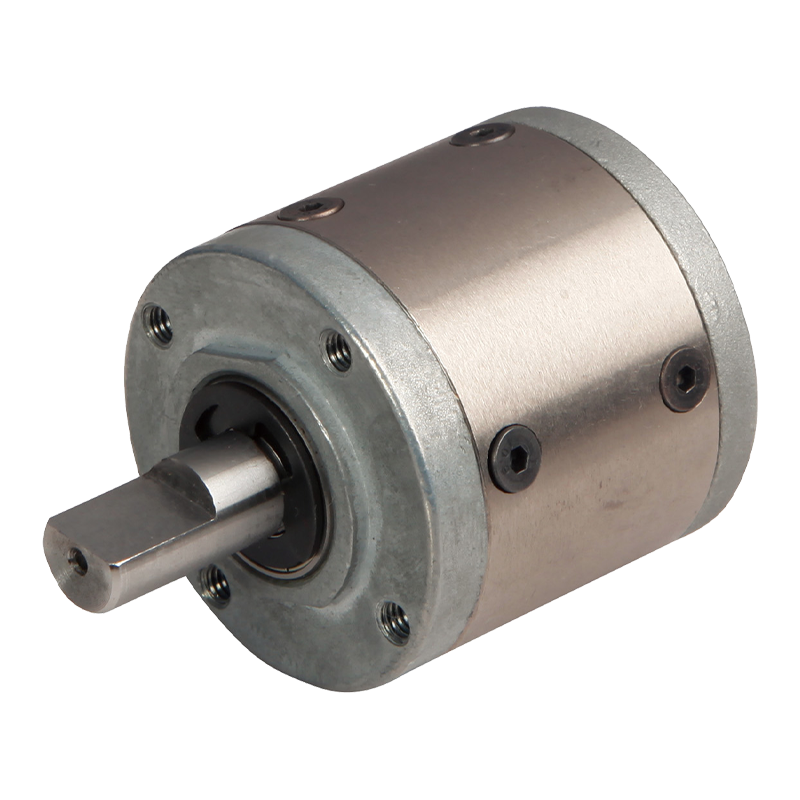

42JX150K 42mm 2-15N.m Planetgirkasse

42JX150K 42mm 2-15N.m Planetgirkasse

42JX150K er en høyytelses planetreduksjon med en ytre diameter på 423 mm, som tillater et dreiemomentområde på 2N.m ~ 15N.m, og en driftstemperatur på -10℃~80℃.
Planetgirstrukturen til planetgirkassen gjør at flere gir kan gripe inn i hverandre på en begrenset plass for å oppnå kraftoverføring og retardasjon og dreiemomentøkning. Sammenlignet med tradisjonelle parallellakselgirkasser, med samme utvekslingsforhold og lastekapasitet, kan volumet på planetgirkassen reduseres med 30 % til 50 %, og vekten er også lettere, noe som er lett å installere og ordne i plassbegrenset utstyr. Flere planethjul deler belastningen, noe som gjør kraften på hvert gir relativt liten. Samtidig er giret vanligvis laget av høyfast legert stål, etter bråkjøling, sliping og andre prosesser er tannoverflatens hardhet høy, god slitestyrke, tåler store dreiemoment- og slagbelastninger, egnet for tunge overføringer.

  • 42JX150K 42mm 2-15N.m Planetgirkasse

+86 0579-86817938-836

[email protected]

42mm planetgirkasse 42JX150K

Φ42 planetreduksjon

Tillatt dreiemomentområde: 2N.m~15N.m

Planetarisk girkasse

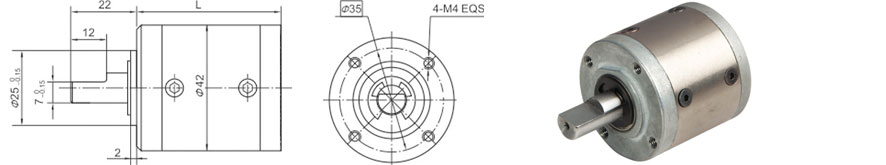

Dimensjoner

Parameter

Parameter for girforhold

Girforhold

L Dimensjon

Trinn 1

3,5~6,0

32.5

Trinn 2

14-30

39.2

Trinn 3

49~144

46

Trinn 4

172~504

52.5

Parameter

Parameter

Trinn 1

Trinn 2

Trinn 3

Trinn 4

Overføringseffektivitet

90 %

81 %

73 %

66 %

Nominelt toleransemoment

2N.m

4N.m

8N.m

15N.m

Maks momentant toleransemoment

Tre ganger det nominelle dreiemomentet

Driftstemperatur

-10℃~80℃

Omgivelsesfuktighet i drift

20%~85%RH

Anbefal inngangshastighet

≤4000 rpm

Inn- og utgangsretning

Samme retning

Tekniske data

Husmateriale

Metall

Lager ved utgang

Kulelager

Maks. Radiell belastning (12 mm fra flensen)

≤80N

Maks. aksiallast for akselen

≤30N

Radialt spill på akselen (nær flensen)

≤0,06 mm

Aksialt akselspill

≤ 0,3 mm

Tilbakeslag ved tomgang

≤1,5°

Skaftpresspasningskraft, maks

≤150N
