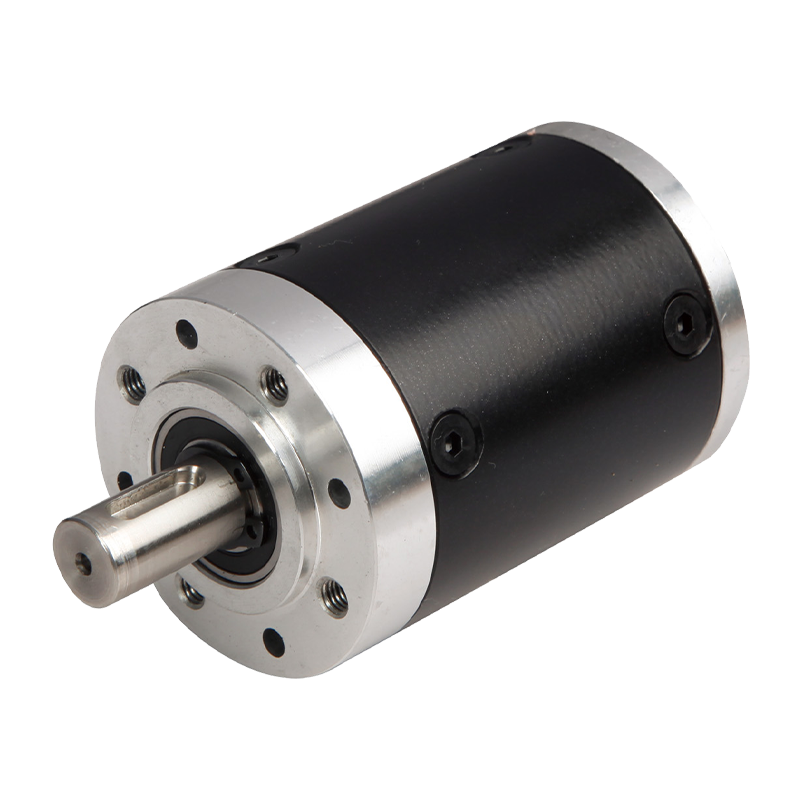

52JXM200K 52mm 2-20N.m planetgirkasse

52JXM200K 52mm 2-20N.m planetgirkasse

52JXM200K er en planetarisk retardasjonskraftenhet med en ytre diameter på 52 mm og en førstetrinns overføringseffektivitet på 90 %, egnet for miljøer med to spenninger på 12v/24v.
Planetgirstrukturen til planetgirkassen gjør at radialkraften og aksialkraften som genereres under inngrepsprosessen balanserer hverandre, og reduserer vibrasjoner og støy. I tillegg bidrar høypresisjons girbehandlings- og monteringsprosesser, så vel som rimelig girparameterdesign, også til å redusere støt og støy fra girinngrep, og støyen under drift kan vanligvis kontrolleres under 40-60 dB. Strukturen til planetgirkassen er enkel og kompakt, og antallet deler er relativt lite, noe som reduserer muligheten for systemfeil på grunn av delefeil. Samtidig har nøkkelkomponentene som gir gjennomgått streng kvalitetskontroll og ytelsestesting, med høy pålitelighet og stabilitet, og kan opprettholde en god arbeidstilstand under langsiktig kontinuerlig drift, og den gjennomsnittlige problemfrie driftstiden kan nå mer enn 20 000 timer.

  • 52JXM200K 52mm 2-20N.m planetgirkasse

+86 0579-86817938-836

[email protected]

52mm planetgirkasse 52JXM200K

52 mm planetgirkasse,

Tillatt belastningsområde: 2N.m〜20N.m

Planetarisk girkasse

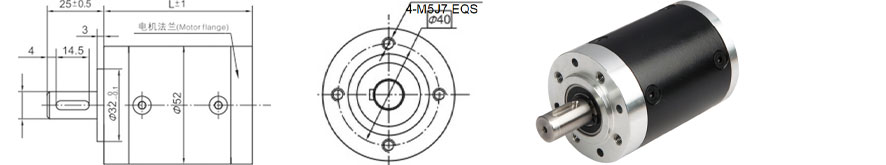

Dimensjoner

Parameter

Parameter for girforhold

Girforhold

L-dimensjon (mm)

Akseltenner, startstruktur

Kombinert startstruktur

Trinn 1

4,5 ~ 8

56

65

Trinn 2

20 ~ 64

71

80

Trinn 3

91 ~ 512

87

96

Parameter

Parameter

Trinn 1

Trinn 2

Trinn 3

Overføringseffektivitet

90 %

81 %

73 %

Nominelt toleransemoment

4N.m

12N.m

20N.m

Maks momentant toleransemoment

Tre ganger av det nominelle dreiemomentet

Driftstemperatur

-10℃~80℃

Omgivelsesfuktighet i drift

20 % ~ 85 % RF

Anbefal inngangshastighet

≤4000 rpm

Inn- og utgangsretning

Samme retning

Tekniske data

Husmateriale

Metall

Lager ved utgang

Kulelager

Maks. Radiell belastning (12 mm fra flensen)

≤200N

Maks. aksiallast for akselen

≤100N

Radialt spill på akselen (nær flensen)

≤0,04 mm

Aksialt akselspill

≤0,3 mm

Tilbakeslag ved tomgang

≤1°

Skaftpresspasningskraft, maks

≤300N
