72JX850K 72mm 15-85N.m planetgirkasse

72JX850K 72mm 15-85N.m planetgirkasse

72JX850K har en planetgirkonstruksjon i metall med en ytre diameter på 72 mm for både kompakt og høyt dreiemoment. Det tillatte dreiemomentet varierer fra 15N.m til 85N.m, og støtter doble spenninger på 12V/24V for å tilpasse seg ulike energieffektivitetsscenarier.
Overføringsforholdet til entrinns planetgirkasse er vanligvis mellom 3-10, og når flertrinns planetgirkasse brukes i serie, kan girforholdet nå dusinvis eller til og med hundrevis, noe som kan oppfylle kravene til forskjellig utstyr for girforholdet. Sammenlignet med konvensjonelle parallellakselgirkasser, kan planetgirkasser være 30 % til 50 % mindre i volum og lettere i vekt enn konvensjonelle parallellakselgirkasser med samme utvekslingsforhold og lastekapasitet, noe som gjør dem enkle å installere og installere i utstyr med begrenset plass.

  • 72JX850K 72mm 15-85N.m planetgirkasse

+86 0579-86817938-836

[email protected]

72mm planetgirkasse 72JX850K

72mm planetgirkasse,

Tillatt belastningsområde: 15N.m〜85N.m

Planetarisk girkasse

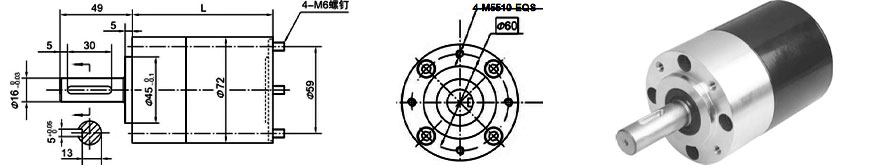

Dimensjoner

Parameter

Parameter for girforhold

Girforhold

L Dimensjon

Trinn 1

3,7 ~ 6,75

56

Trinn 2

14 ~ 46

75.5

Trinn 3

51 ~ 308

95.5

Parameter

Parameter

Trinn 1

Trinn 2

Trinn 3

Overføringseffektivitet

90 %

81 %

73 %

Nominelt toleransemoment

15N.m

45N.m

85N.m

Maks momentant toleransemoment

Tre ganger av det nominelle dreiemomentet

Driftstemperatur

-10℃~80℃

Driftsfuktighet i omgivelsene

20 % ± 85 % RF

Anbefal inngangshastighet

≤4000 rpm

Inn- og utgangsretning

Samme retning

Tekniske data

Husmateriale

Metall

Lager ved utgang

Kulelager

Maks. Radiell belastning (10 mm fra flensen)

≤320N

Maks. aksiallast for akselen

≤160N

Radialt spill på akselen (nær flensen)

≤0,08 mm

Aksialt akselspill

≤0,4 mm

Tilbakeslag ved tomgang

≤1,5°

Skaftpresspasningskraft, maks

≤400N
